400平米千级无尘室空调系统设计施工大样图

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑设计面积:400平方米
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,动力,机房
  • 冷热源:空气调节器
  • 采暖系统:其它
  • 洁净等级:千级
  • 送风方式:散流器送风
  • 节点大样:冷却塔,水箱,水泵,风机盘管,制冷机组,空气处理机组,管道支吊架
  • 项目所在地:江苏

附件详情

  • 设备布置图

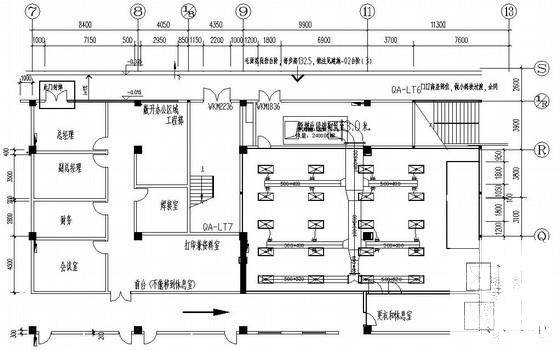

  • 送风 平面布置图

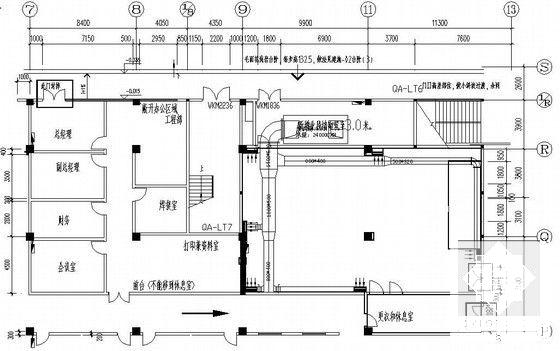

  • 回风平面布置图

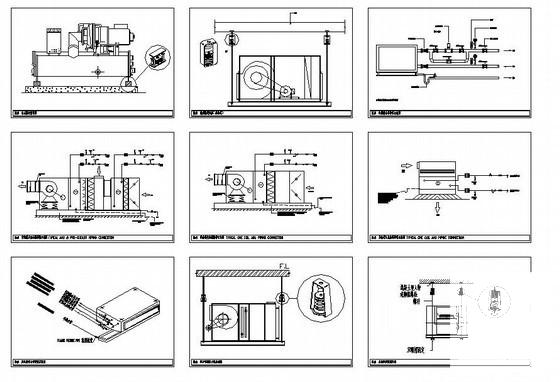

  • 风管安装大样图

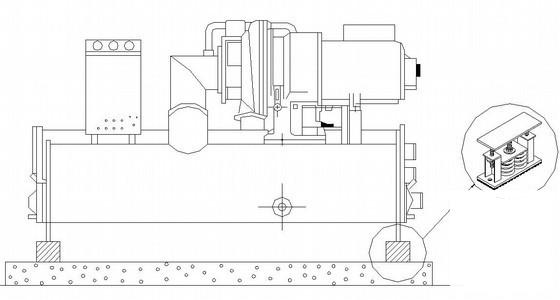

  • 冷水机安装详图
  • 设备吊装大样图

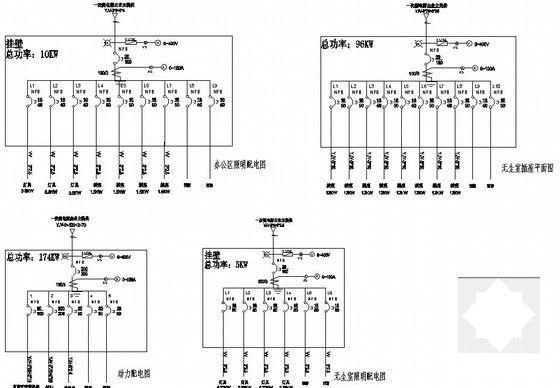

  • 动力及照明配电图
  • 施工设计图

附件详情

一、项目概要:该项目为某高科技产业园内的一个芯片研发实验室无尘室及办公室空调设计工程,设计吊顶高度:2600mm,千级无尘室区域约220m2;办公区域约205m2。
二、设计内容
1. 冷热源设计:系统采用直膨组合式空气处理机组。千级区域采用冷量:122KW;制热量:75KW;空调箱风量:24000CMH。
2.空气处理系统:空调箱采用新风+回风循环方式,风量为24000CMH。
3.冷负荷确定:各空气调节区进行热负荷和逐项逐时冷负荷计算,按逐时冷负荷的综合最大值确定空调冷负荷。


,图纸共21张。


风管安装大样图

冷水机安装详图

回风平面布置图

动力及照明配电图

施工设计图
