带拉杆格构式斜梁门式刚架结构CAD施工图纸(基础设计等级)

附件详情

项目位于湖南浏阳，平面为不等边梯形的不规则形状，长度为30-36m；跨度24.5m单跨一侧带悬挑桁架；檐口高7.9m，柱距均为6.0m。门式钢架采用平行弦桁架形式斜梁带拉杆形式，刚架柱采用H型钢，柱底刚接柱顶与斜梁铰接，梯形短边（30m长度）的角柱支撑两榀屋面梁，抗震设防烈度为6度，基础设计等级为丙级，基本风压0.35KN/平方米。

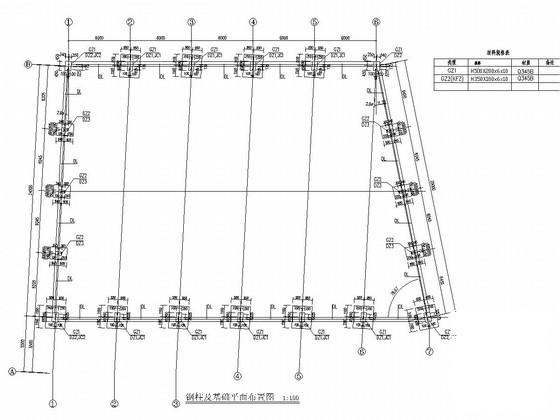

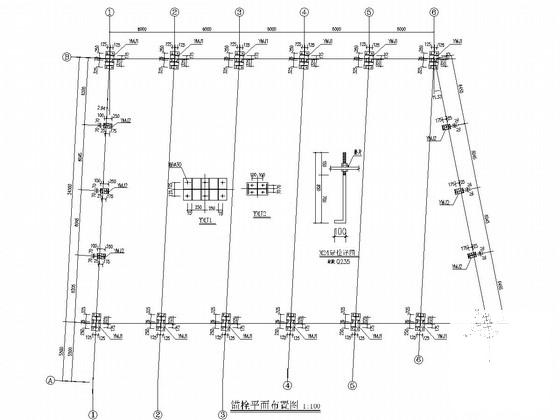

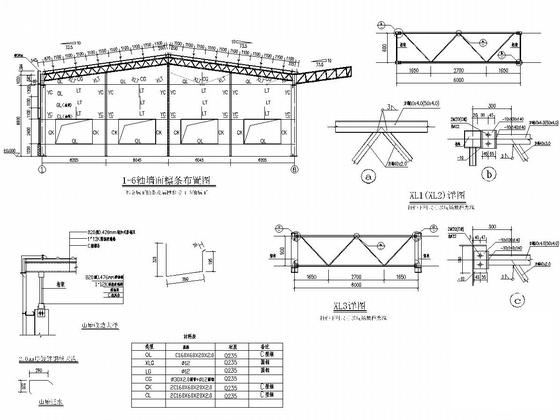

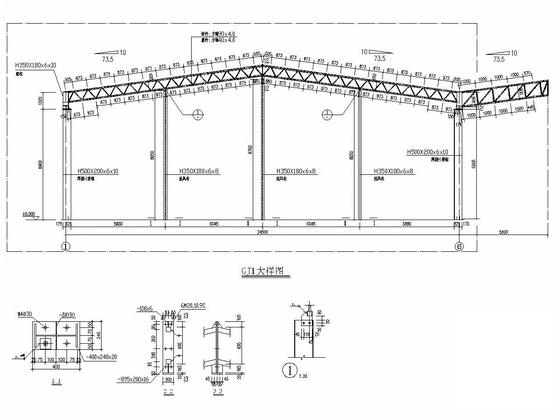

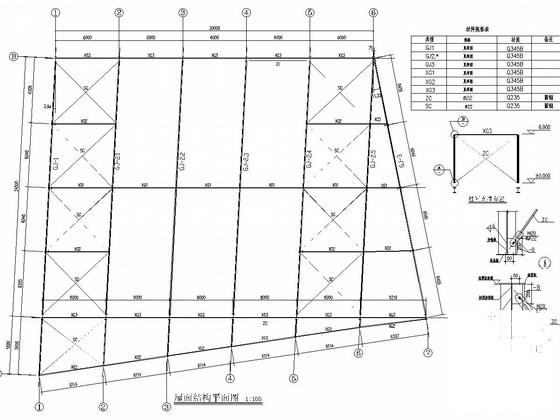

该资料包含： 结构设计说明 ，基础布置图，基础大样图，预埋锚栓布置图，屋面结构布置图，屋面檩条布置图，墙面檩条布置图，钢架图等共计12张图。
