网架结构大跨网球中心体育馆建筑结构CAD施工图纸

附件详情

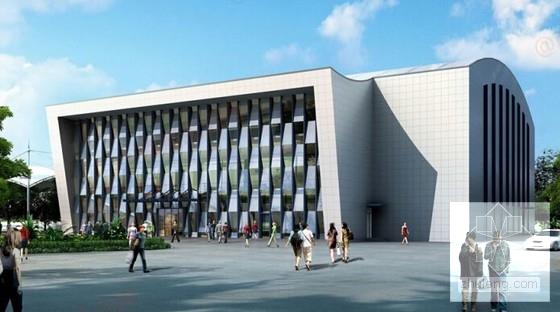

该项目位于上海，体育中心的网球馆，网球馆为地上一层，局部三层，主要功能为网球训练场馆和其他辅助功能，最大高度20.3米，消防水泵房部分为地下一层。
上部采用钢筋混凝土框架结构，屋顶采用网架结构，网球馆总建筑设计面积：2614.40平方米，泵房：161.51平方米。
结构专业该资料包含： 结构设计说明 ，桩位 平面布置图 ，柱子平面图，各层梁板图，网架埋件布置图，网架结构布置图，网架上、下弦、腹杆安装图，材料表，泵房结构图等35张图。

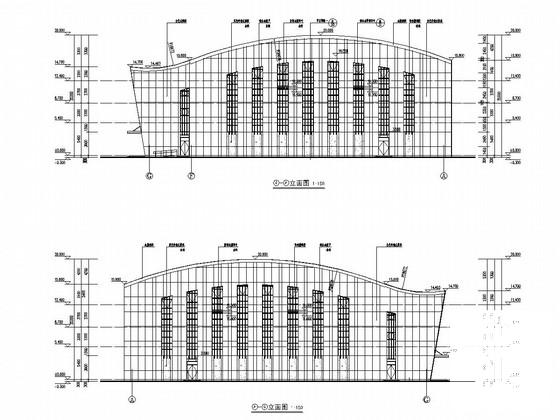

建筑专业该资料包含：建筑设计说明，平面图，立面图，剖面图，卫生间详图， 节点详图 ，门窗详图等16张图。
分享投稿时间：近几年9月，总计51张图。
