12米跨门式刚架结构混装车库及维修工房结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

混装车库及维修工房项目,该项目主体结构为单层门式刚架轻型钢结构,跨度为12m,柱距为6m,无吊车。抗震设防烈度为6度,设计基本地震,地基基础设计等级为丙级。
该资料包含:结构设计总说明,钢结构部分 结构设计说明 ,基础平面布置图,刚架柱平面布置图,屋面系杆和支撑布置图,檩条 平面布置图 ,柱间支撑布置图,刚架详图共计4张图。
分享投稿时间:近几年5月。

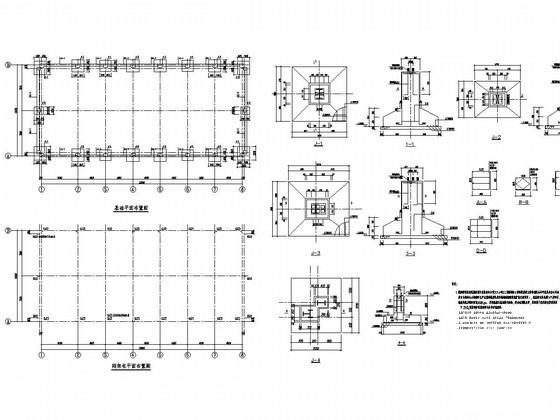

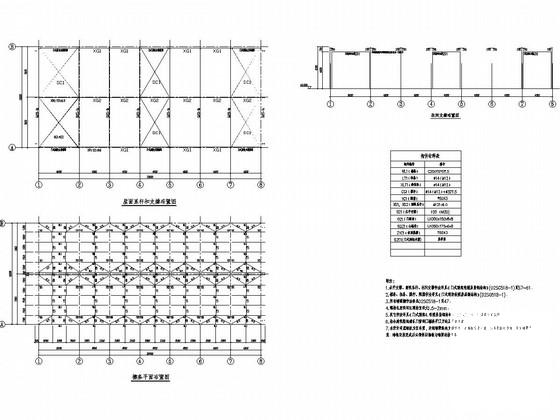

构件平面布置图

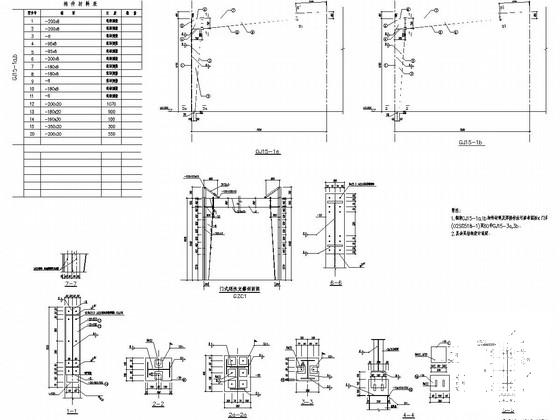

刚架详图
