23层大厦给排水图纸(高72米)

附件详情

  • 水施01、资料目录及图例设备表
  • 水施02、设计说明
  • 水施03、地下室给排水消防平面图
  • 水施04、地下室自喷平面图
  • 水施05、一层平面图
  • 水施06、二层平面图
  • 水施07、三层平面图
  • 水施08、四层平面图
  • 水施09、五至十五层平面图
  • 水施10、十六至二十三层平面图
  • 水施11、屋面及水箱间详图
  • 水施12、卫生间详图(一)
  • 水施13、卫生间详图(二)
  • 水施14、高区给水系统图
  • 水施15、中区及低区给水系统图
  • 水施16、排水系统图(一)
  • 水施17、排水系统图(二)
  • 水施18、高区消火栓及自喷系统图
  • 水施19、低区消火栓系统图
  • 水施20、水箱展开图

附件详情

工程简介:
该项目分主体与群房两部分,地上共23层,总高72.4米。主楼分A、B两座,A座二十三层、B座十六层。本建筑为商住楼,属一类建筑。
该项目按II级自重湿陷性黄土进行设计。
该项目不考虑地震影响。
最冷月平均水温4℃,最大积雪深度为50厘米,最大冻土深度45厘米。
室内给水:
系统简介:
系统竖向共分高低三个区。
地下一层及三层为低区,由市政管网直接供水;A座中区为四至十四层,采用变频调速供水方式;十五层至二十三层为高区,采用高位水箱与水泵联合供水方式。B座由高位水箱及水泵联合供给。给水泵设于地下一层水泵房内。低区管网进口压力为0.30MPa,中区管网进口压力为0.60MPa,高区管网进口压力为1.10MPa。
这份参考资料主要包括:1.资料目录及图例设备表 2.设计说明 3.地下室给排水消防平面图 4.地下室自喷平面图 5.一层~二十三层平面图 6.屋面及水箱间详图 7.卫生间详图 8.中区及低区给水系统图 9.排水系统图 10.高区消火栓及自喷系统图 11.水箱展开图 等

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

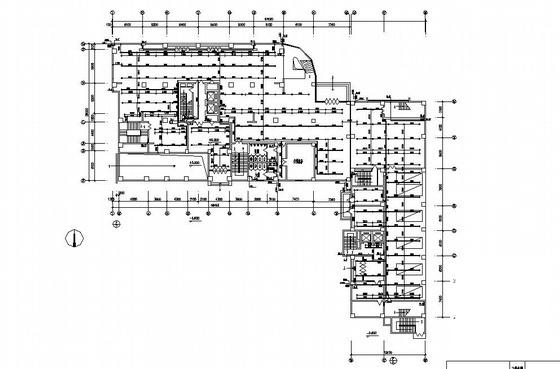

  • 给排水图纸 - 1
    给排水图纸 - 1

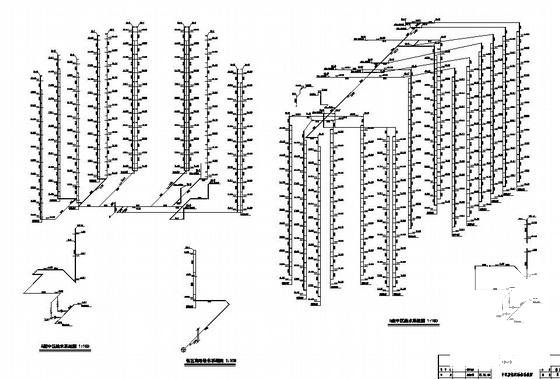

  • 给排水图纸 - 2
    给排水图纸 - 2

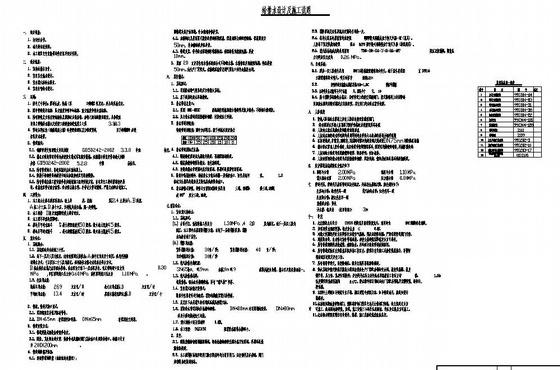

  • 给排水图纸 - 3
    给排水图纸 - 3
  • 给排水图纸 - 4
    给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
