18层报业大厦给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业,宾馆
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：19000平方米
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：46张
设计年代：近代
地下室用途：人防,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,严重危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
大样节点：水箱,泵房,卫生间,集水坑,阀门管件,设备房布置
项目所在地：北京

附件详情

室内给排水施工说明
人防给排水设计与施工说明
图例
地下一层平面图
给排水消防平面图
喷淋平面图
大样图
大样系统图
客房冷水系统图
室内雨水系统
客房热水系统图
室内污水系统
喷淋系统图
消防系统

附件详情

该项目位于北京，总建筑面积1.90万平方米.地上18层.地下一层(其中一层为半地下室).建筑总高度76.50米.地下一层平战结合.平时用作设备用房和停车库.战时为六级人防(战时为战备物资库).地下室人防平时作停放汽车使用,战时为六级物资库,人防建筑面积1348平方米.掩蔽人员按100人计.
，共46张图。

地下一层平面图

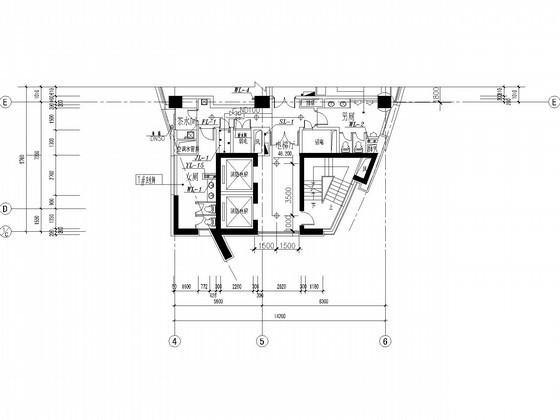

十二层平面图

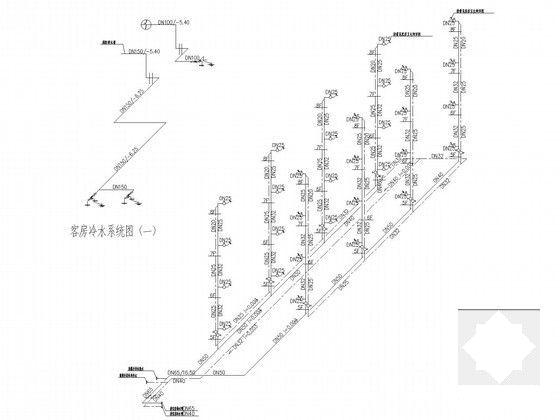

客房冷热水系统图（二）

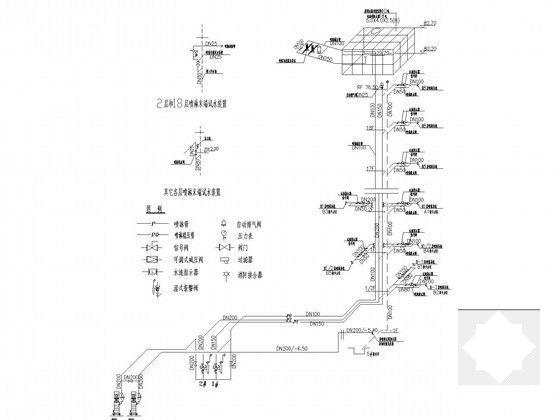

喷淋系统图

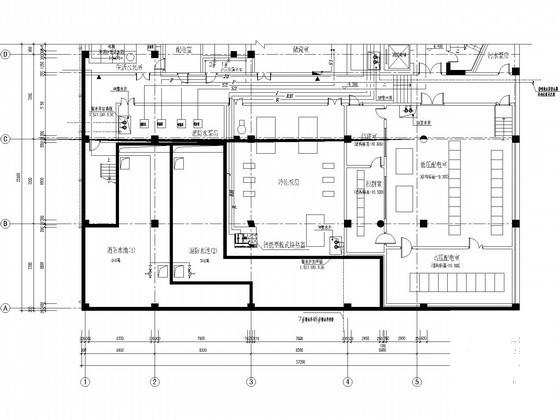

泵房平面图
