长三角地区5层服装厂房建筑结构CAD施工图纸(平面布置图)

  • 图纸设计深度:施工图

  • 其它专业图纸:结构

  • 设计效果图:无

附件详情

该项目为某生产厂房的建筑+结构施工图;
建设地点:不详;
设计年份:不详;
建筑高度:18.1米(4层);
建筑设计面积:9089多平方米;
建筑设计结构形式:框架;
设计功能:车间、消控室、储藏间、卫生间等;
图纸内容:建施——各层平面图,各立面图,剖面图等;结施——基础平面布置图,各层楼面结构平面布置图等;共计19张图纸

2

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

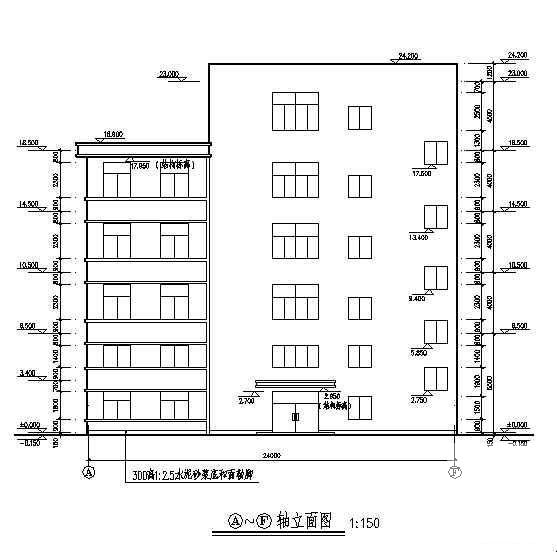

  • 长三角地区5层服装厂房建筑结构CAD施工图纸(平面布置图) - 1
    第 1 张图

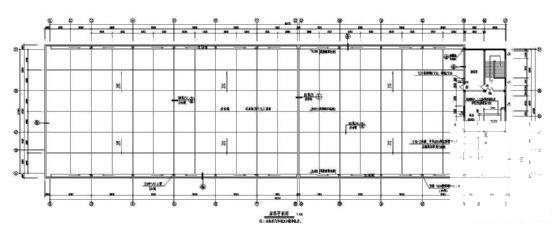

  • 长三角地区5层服装厂房建筑结构CAD施工图纸(平面布置图) - 2
    第 2 张图

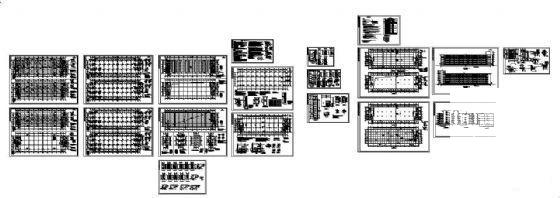

  • 长三角地区5层服装厂房建筑结构CAD施工图纸(平面布置图) - 3
    第 3 张图

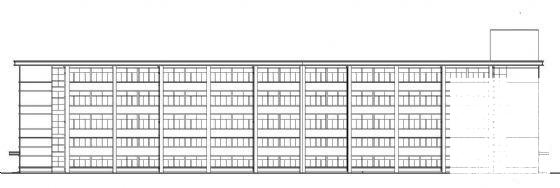

  • 长三角地区5层服装厂房建筑结构CAD施工图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
