21层层综合写字楼中央空调、通风、防排烟CAD施工图纸(城市集中供热管网)

  • 附件设计说明:有
  • 建筑高度类型:高层建筑
  • 建筑设计面积:28848.5平方米平方米
  • 建筑地上层数:21层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计内容:空调,通风,防排烟,机房,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:空气-水系统
  • 水系统:变流量

附件详情

该项目为某21层综合写字楼中央空调系统、空调风系统平面布置图、地下室制冷机房平面布置图、屋顶冷却塔 平面布置图 。该系统夏季采用水冷冷水机组作为冷源进行空调制冷;冬季利用城市集中供热管网作为热源,换热机组换热后进行供暖。总建筑面积共28848.5平方米,总建筑高度78.9M。其中末端采用吊顶式空调机组、风机盘管加新风系统……

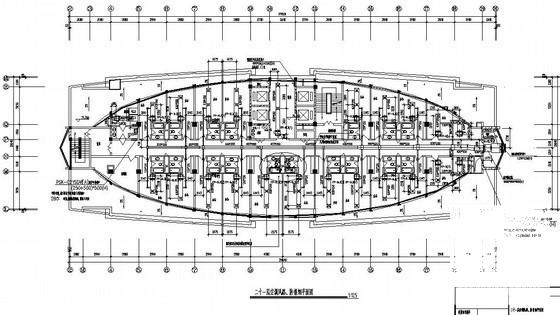

二十一层空调风路、防排烟平面图

暖通空调工程说明

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 21层层综合写字楼中央空调、通风、防排烟CAD施工图纸(城市集中供热管网) - 1
    第 1 张图
  • 21层层综合写字楼中央空调、通风、防排烟CAD施工图纸(城市集中供热管网) - 2
    第 2 张图
  • 21层层综合写字楼中央空调、通风、防排烟CAD施工图纸(城市集中供热管网) - 3
    第 3 张图
以上是部分截图,请下载附件后查看完整高清内容
