3层租赁市场办公楼给排水CAD施工图纸

  • 建筑类别:办公
  • 建筑地上层数:3层
  • 出图日期:2010
  • 设计阶段:施工图设计
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓

附件详情

该项目为某租赁市场(A区)办公楼、宿舍,商业门面多层建筑。、该项目设计内容包括给水系统、排水系统、雨水系统、灭火器配置。

、该项目由市政管网直接供水,采用下行上给式。、排水采用污废合流,经生化池处理后排入市政排水管。、该项目设独立的雨水系统,屋面雨水排入室外雨水管,阳台排水排入雨水管。、该项目室外消防给水管与生活给水管合并设置。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

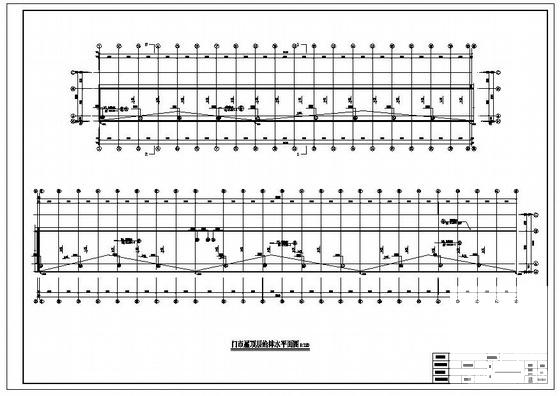

  • 3层租赁市场办公楼给排水CAD施工图纸 - 1
    第 1 张图

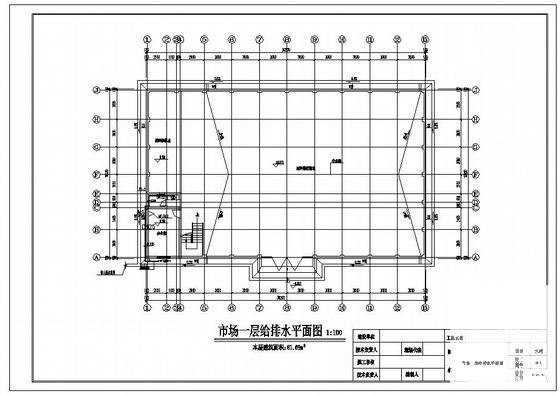

  • 3层租赁市场办公楼给排水CAD施工图纸 - 2
    第 2 张图

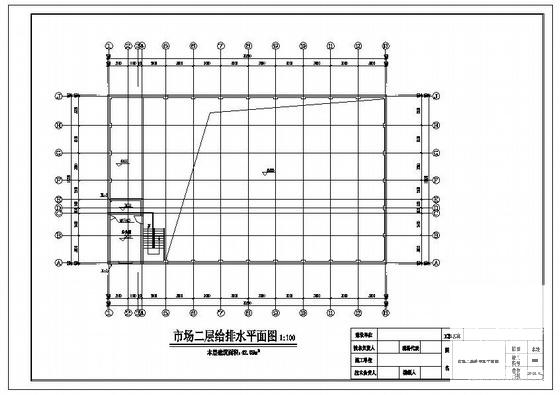

  • 3层租赁市场办公楼给排水CAD施工图纸 - 3
    第 3 张图

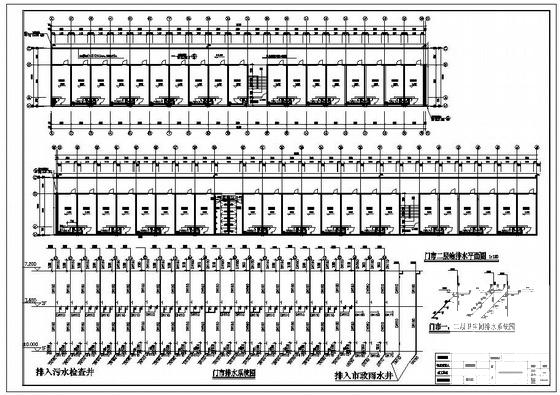

  • 3层租赁市场办公楼给排水CAD施工图纸 - 4
