单层框架通风井机房结构图纸(7度抗震)(车间平面图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,其他结构
- 基础形式 ：条形基础,独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：10张
附件详情
设计说明、平面图、剖面图、剖面图及风门绞车间平面图、立面图、屋面排水图进风风门门框、基础结构图、风道结构图、风门室结构图、吊车梁结构图、通风机房结构图、网架尺寸图共10张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

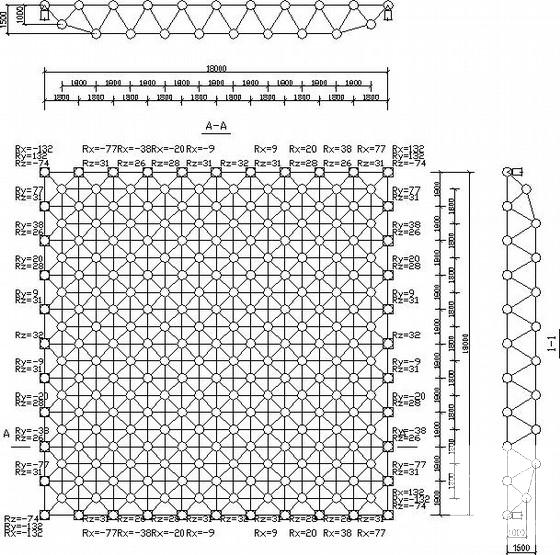

第 1 张图 -

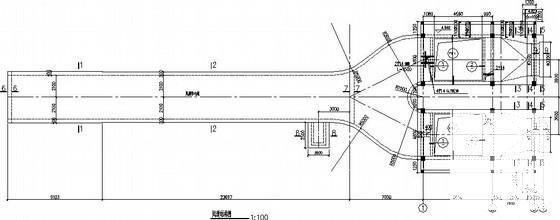

第 2 张图 -

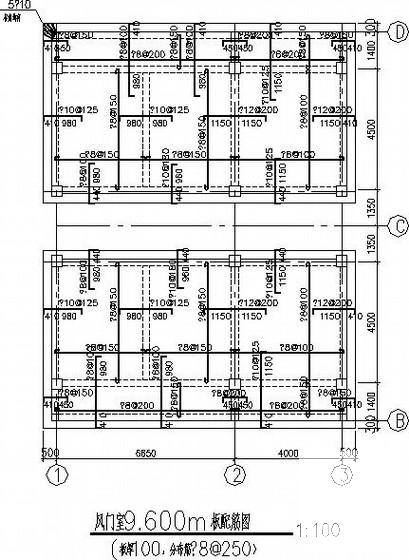

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-11
- 评论次数：0
- 浏览次数：0
- 文件大小：0.8 MB
- 收藏次数：0
-
文件名称：
附件-995876777788977097905.zip
