3层大学游泳竞技综合训练馆电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：体育
建筑高度类型：多层建筑
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：14张
负荷等级：二级
防雷等级：第三类
接地方式：TN-C-S
强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全, 其它
弱电设计：火灾自动报警系统 , 视频监控系统, 综合布线系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统, 其它

附件详情

1、电气设计说明
2、配电系统图
3、低压配电干线图
4、消防系统接线图
5、广播系统图
6、电话系统图
7、监控系统图
8、网络系统图
9、电视系统图
10、配电干线平面图
11、照明平面图
12、弱电平面图
13、防雷接地平面图

附件详情

该附件是大学游泳竞技综合训练馆电气施工图纸，总共14张。
该项目地上三层，地下一层，地上总高度23.7米，总面积7855.56m ，框架及钢结构的混合结构，属丙类体育建筑。
设计范围:1、低压配电系统；2、电力.照明系统；3、综合布线系统（计算机网络系统）；4、电视及电话系统；5、消防自动报警系统；6、闭路监控系统；7、广播系统；8、防雷接地系统与安全保护；

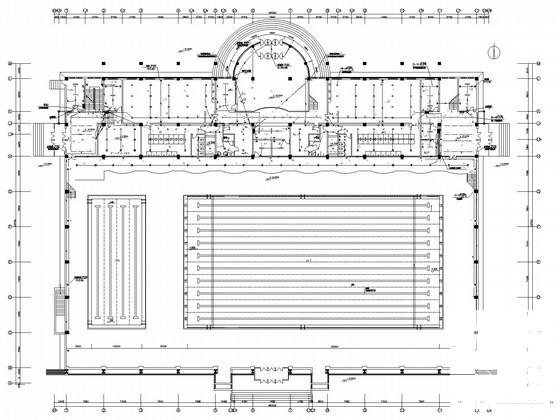

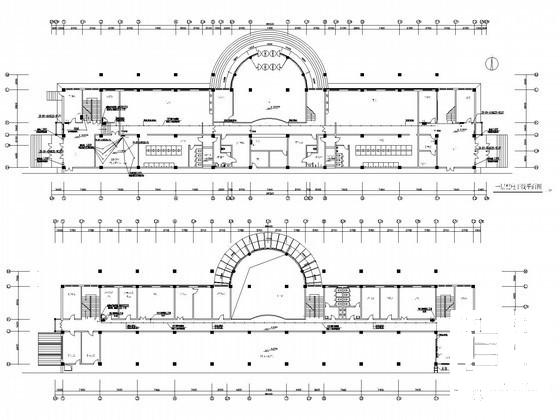

配电干线平面图

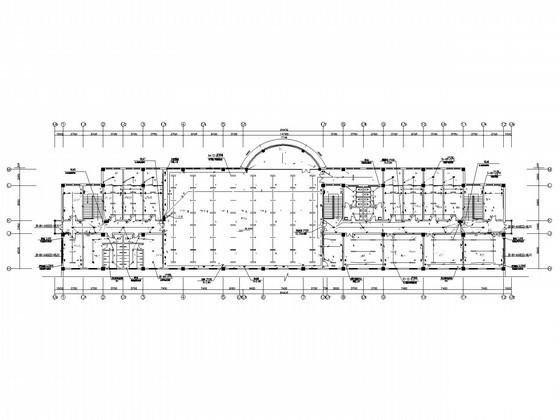

三层电照平面图

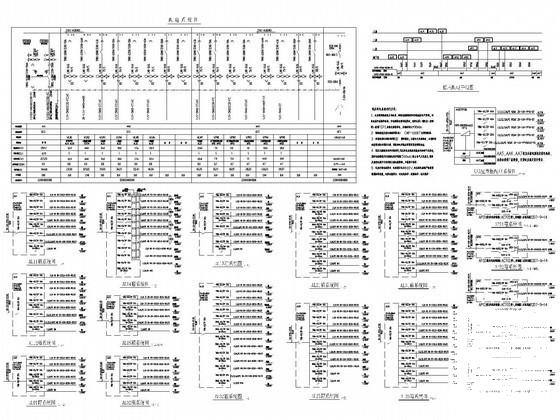

配电系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
