16层商务大楼给排水CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,宾馆,娱乐,餐饮
建筑设计结构形式：其他结构
建筑地上层数：16层
建筑地下层数：1层
图纸设计深度：施工图
地下室用途：商业,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统,纯水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：水泵站,水池
供水方式：市政供水,分区供水
供水分区：三区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
大样节点：泵房,厨房,卫生间,集水坑,设备房布置
项目所在地：山东

附件详情

资料目录
设计说明
室外消防管道平面布置图
地下室给排水平面图
一层给排水管道平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
三层顶给排水管道平面图
二层厨房给排水平面图
四~五公寓厨房给排水平面大样图
四~十六层客房、公寓卫生间给排水平面大样图
四、五层给排水平面图

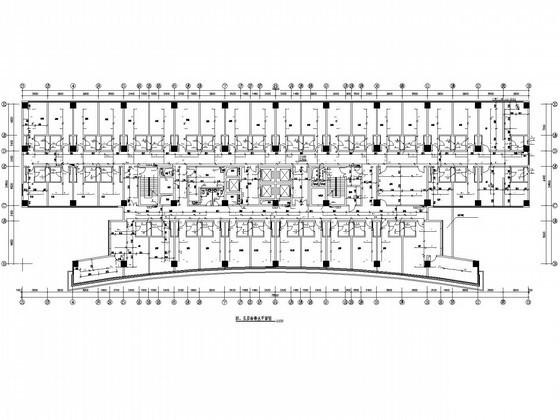

六、七层给排水平面图
七层顶给排水管道平面图
八~十一层给排水平面图
十二、十三层给排水平面图
十三层顶给排水管道平面图
十四层给排水平面图
十五、十六层给排水平面图
十六层顶给排水管道平面图
顶层给排水平面图
生活冷水系统图
生活热水系统图
生活饮用纯水系统图
消火栓给水系统图
消防喷淋系统图
排水系统图
雨水系统图

附件详情

该项目位于山东，是一商务大楼项目，建筑地上层数为十六层，地下一层；一层为客房营业接待大厅、商务办公、接待大厅、信息服务中心、商业金融营业厅、多功能厅等；二层主要为餐厅、厨房；三层主要为洗浴、娱乐；四、五层为客房及辅助用房；六、七层为公寓及辅助用房；十一至十六层为商务办公及辅助用房。
设计范围：生活冷热水、生活饮用、雨水、消火栓给水、自动喷洒灭火系统的设计。
共计30张图纸；

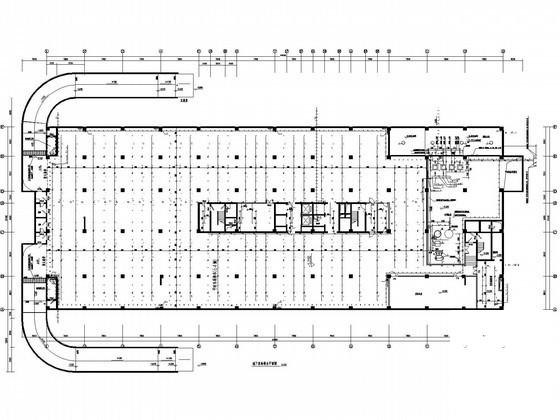

地下室给排水平面图

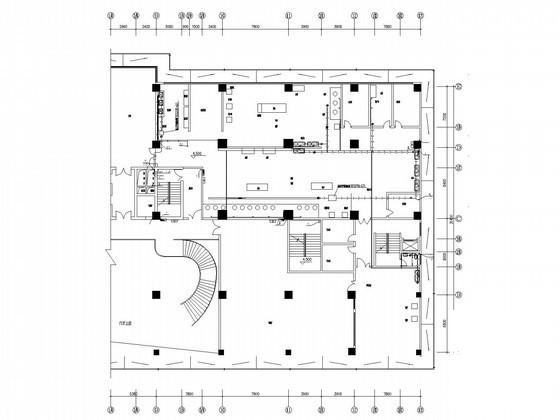

二层厨房给排水平面图

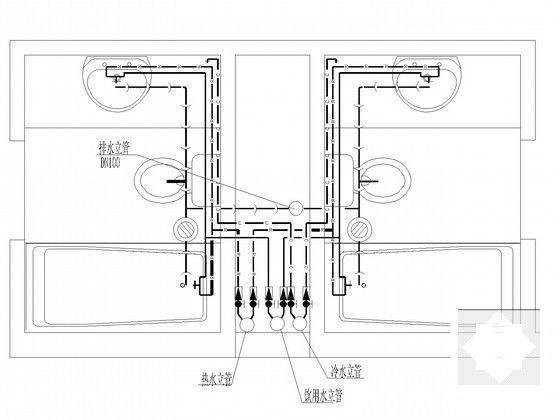

卫生间大样图

生活饮用纯水系统图

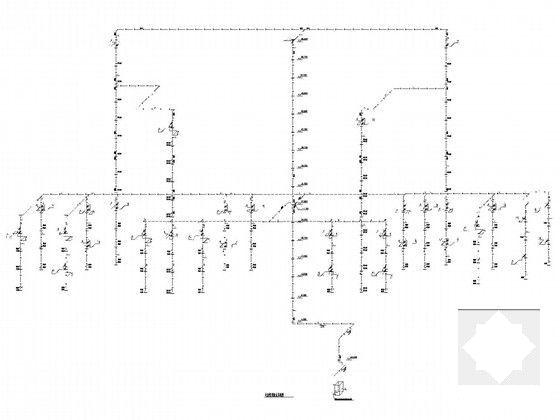

消火栓给水系统图

生活热水系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
