30层住宅楼辐射采暖设计CAD施工图纸（设计说明）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：20000平方米
- 建筑地上层数：30层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：10张
- 设计年代：近代
- 设计内容：通风,采暖,防排烟
- 冷热源：市政热网
- 采暖系统：热水辐射
- 项目所在地：山东
附件详情
- 资料目录
- 主要材料表
- 设计与施工说明
- 采暖立管图、大样图
- 防排烟系统流程图
- 采暖通风、自然排烟平面图
- 采暖平面图
- 屋顶风路平面图
附件详情
稿件为山东淄博某高层住宅楼辐射采暖及通风、防排烟设计施工图纸；建筑面积地上16721.94平方米，地下1268.71平米，建筑高度90.75m。地上30层，地下2层。
设计内容：建筑的采暖、通风、防排烟系统的设计。
，图纸共10张。

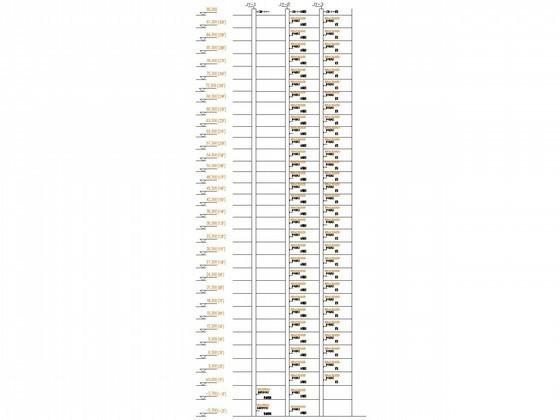

防排烟系统流程图

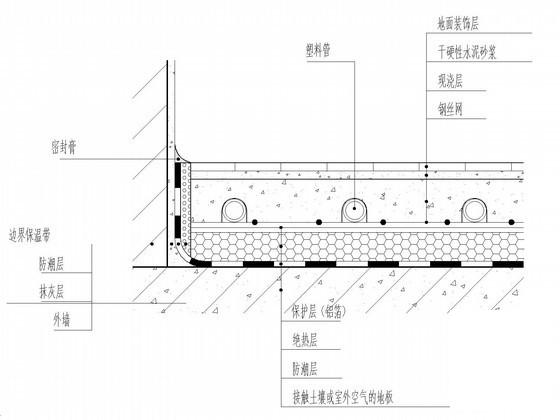

低温热水地板辐射采暖地板构造
多叶送风口详图

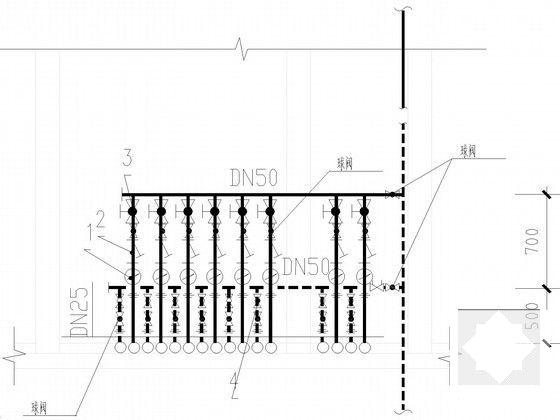

管道井布置大样
采暖通风、自然排烟平面图
高层住宅采暖通风设计图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
