3层商业街空调通风系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:34114.52平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 采暖系统:热水辐射,电采暖
  • 送风方式:散流器送风
  • 节点大样:风机盘管
  • 项目所在地:湖北

附件详情

一、项目概要:

该项目为湖北一商业街建筑,共三层,总建筑面积为:34114.52m2 ,该资料空调面积:13510m2,设计范围为一~二层商业部分舒适性空调。图纸内容包含设计施工说明,主要设备材料表及图例,一层空调风管平面图,空调水管平面图,空调凝结水管平面图,冷冻站大样图,空调水系统图等...

二、空调冷热源:

1.本栋空调冷热部分负荷由分体空调负担,分体空调室内机冬季设置辅助电加热器。

2. 本栋夏季空调冷冻水系统供回水温度分别为 7℃/12℃,冬季热水系统供回水温度为45℃/35℃,由本栋屋面风冷冷热水热泵机组供给。

三、空调设计:

本建筑设计计算总冷负荷为1622KW,单位空调面积的冷负荷指标: 120w/m2...

一层空调凝结水管平面图

一层空调水管平面图

二层空调凝结水管平面图

二层空调水管平面图

二层空调风管平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

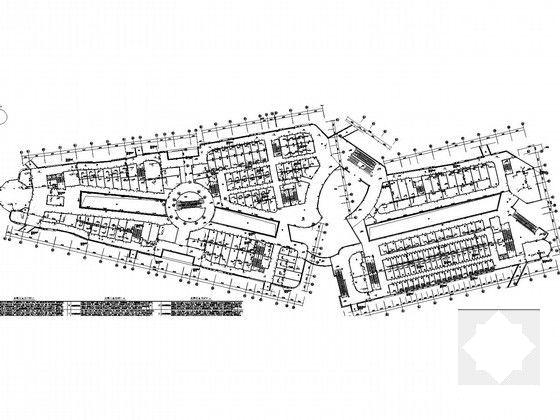

  • 3层商业街空调通风系统设计CAD施工图纸 - 1
    第 1 张图

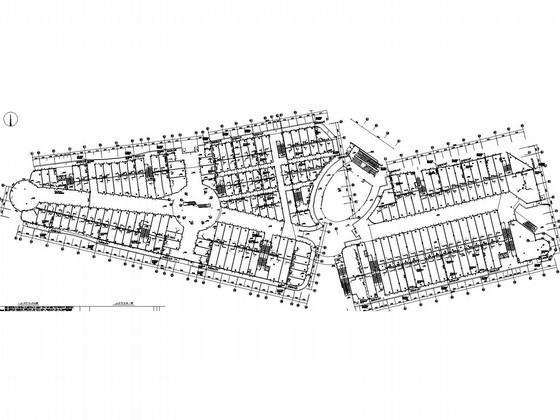

  • 3层商业街空调通风系统设计CAD施工图纸 - 2
    第 2 张图

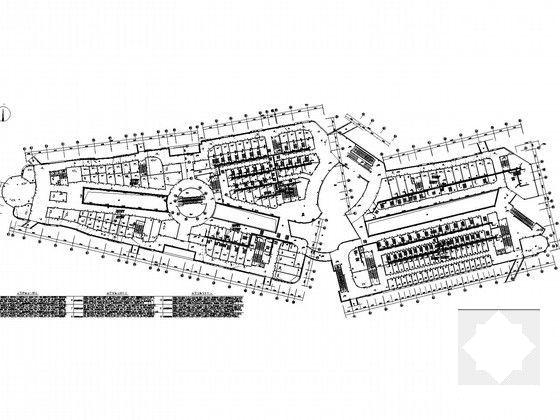

  • 3层商业街空调通风系统设计CAD施工图纸 - 3
    第 3 张图

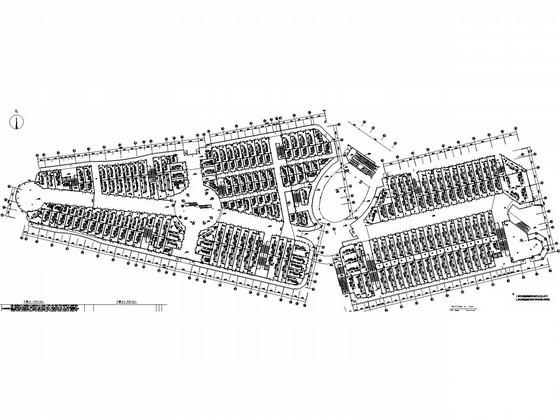

  • 3层商业街空调通风系统设计CAD施工图纸 - 4
    第 4 张图

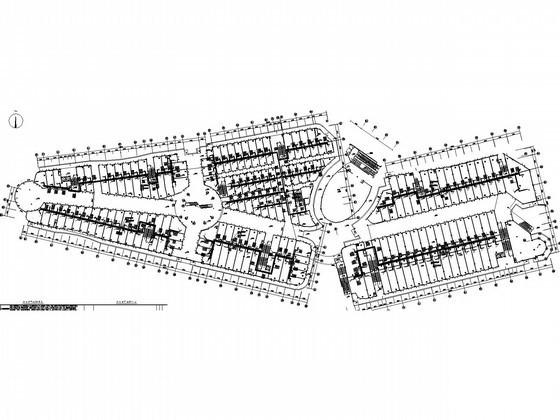

  • 3层商业街空调通风系统设计CAD施工图纸 - 5
    第 5 张图
  • 3层商业街空调通风系统设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
