12层综合办公楼空调通风CAD施工图纸(全热交换器)

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:12层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计内容:空调,通风,防排烟
  • 空调系统:空气-水系统
  • 项目所在地:河南

附件详情

本项目建筑高48.4m,地下一层,地上十二层,属二类高层,集中空调面积约11400m2,设计冷负荷为146.2kW,共设计十七台变频中央空调;各房间空调系统均为风机盘管(空调室内机)加全热交换器(新风换气机)系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

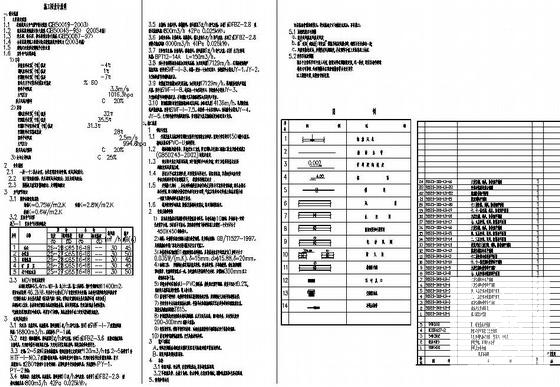

  • 12层综合办公楼空调通风CAD施工图纸(全热交换器) - 1
    第 1 张图

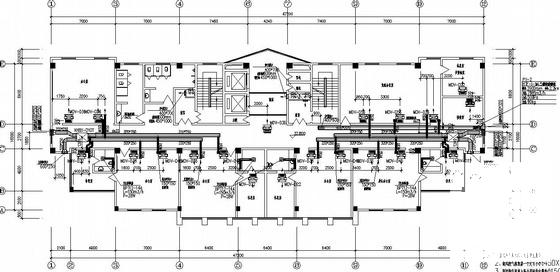

  • 12层综合办公楼空调通风CAD施工图纸(全热交换器) - 2
    第 2 张图

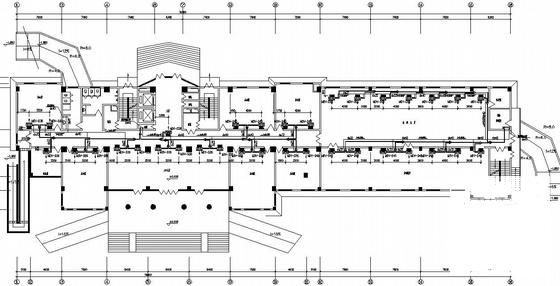

  • 12层综合办公楼空调通风CAD施工图纸(全热交换器) - 3
    第 3 张图

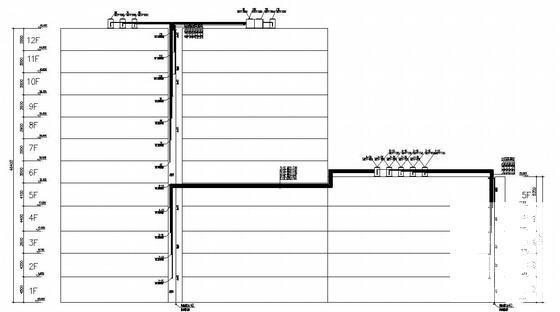

  • 12层综合办公楼空调通风CAD施工图纸(全热交换器) - 4
