11层服务中心办公楼集中式空调设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公
建筑高度类型：高层建筑
建筑设计面积：11593.31平方米
建筑地上层数：11层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：15张
设计年代：近代
设计内容：空调, 通风, 冷热源
冷热源：电动压缩式冷水机组
空调系统：全水系统
水系统：双管制, 同程式, 异程式
项目所在地：山东

附件详情

设计施工说明
设备材料表
空调水系统图
换热站机房管道平面图
空调管道平面图

附件详情

稿件为山东临沂某建设综合服务中心办公楼集中式空调系统设计施工图，地下一层，地上十一层，建筑高度40.50m,，为二类高层公共建筑，总建筑面积约11593.31平方米。
空调冷源采用螺杆式冷水机组,夏季冷冻水供回水温度7°C/12°C.空调热源接电厂蒸汽,冬季热水供回水温度60°C/50 °C,由地下室换热站提供。夏季空调冷负荷：1211KW，建筑冷指标为115W/ m2。

，图纸共15张。

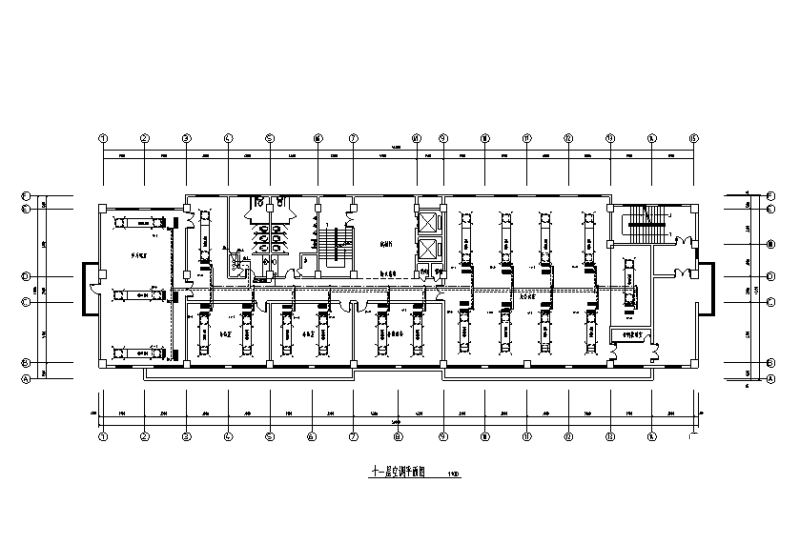

十一层空调平面图

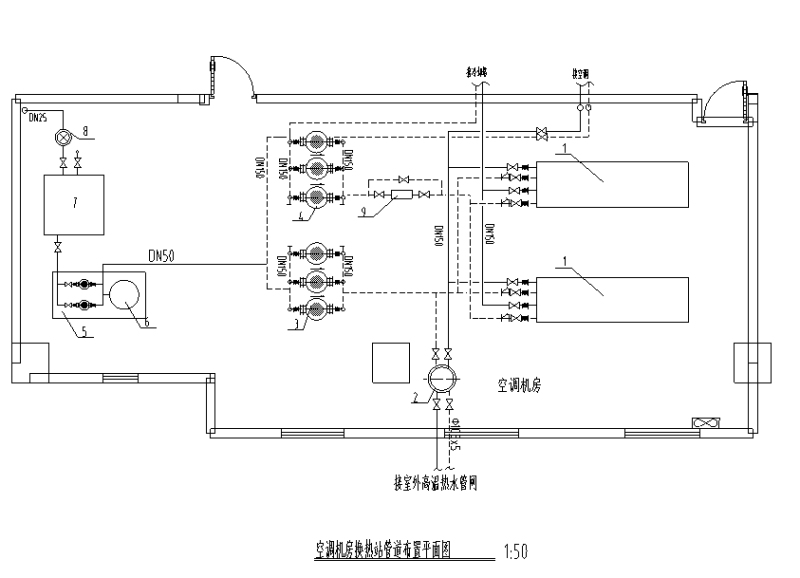

空调机房换热站管道平面图

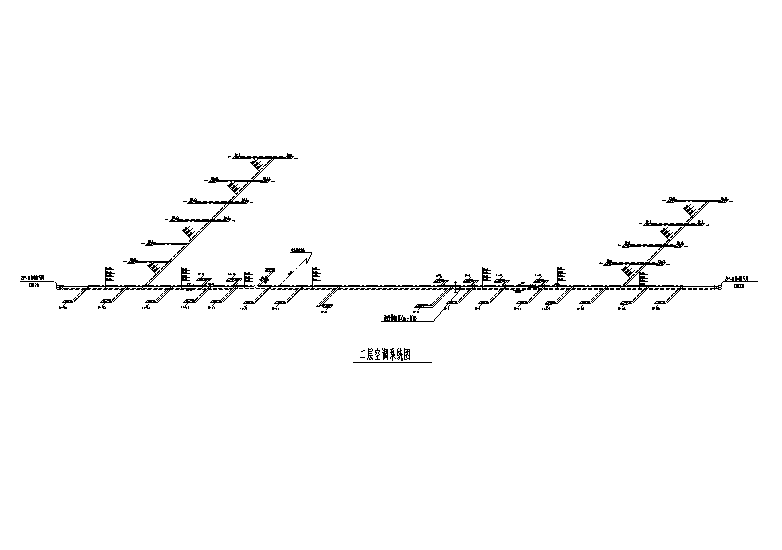

二层空调系统图
