6层公共行政办公楼空调通风及消防系统设计CAD施工图纸（VRV系统）

附件详情

一、项目概要：
项目位于江西省，总建筑面积15510.4m2，地下一层，地上六层，总建筑高度26.8m...
二、空调系统：
1.该项目空调计算冷负荷1280kW；单位面积的冷负荷指标为98W/m2。

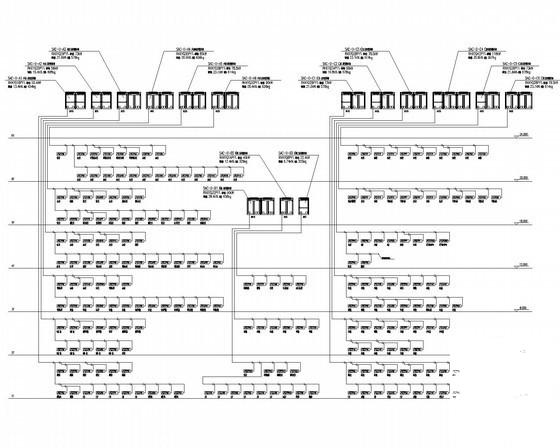

2.建筑内部房间均采用热泵型直接蒸发式变制冷剂流量多联空调系统。

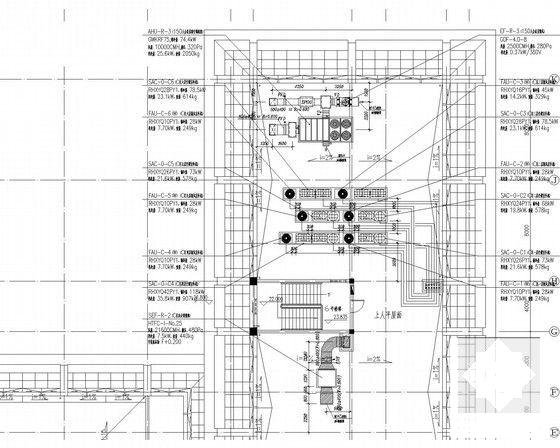

3.为满足大空间空调气流组织的要求，采用独立的屋顶式空调机组...
三、通风系统：
1.卫生间设机械排风系统，排风量按每小时10次换气次数计算。
2.地下水泵房、弱电间设机械排风，换气次数6次/小时；变配电间设机械排风，换气次数8次/小时...
四、 消防系统 ：
1.半地下室走道采用自然排烟方式，其有效可开启外窗面积不小于该走道面积的2%，且排烟口距最远点的水平距离不应超过30m。
2.地上内走道竖向设机械排烟，负担两个以上防火分区，排烟量按120m/（m·h）3计算，且排烟口距最远点的水平距离不应超过30m...

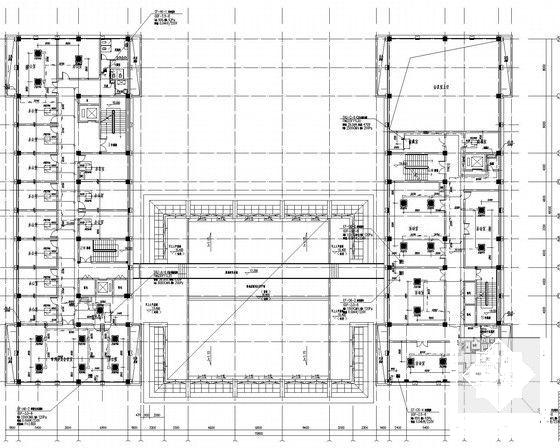

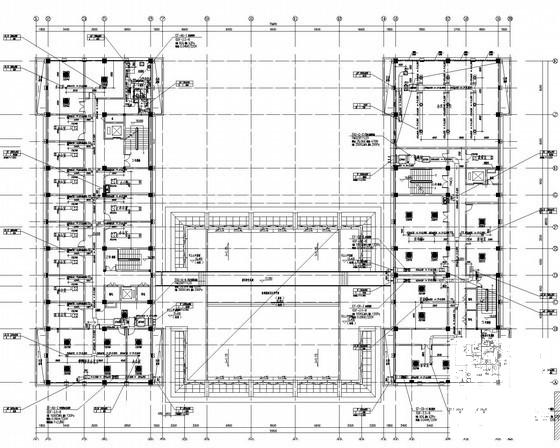

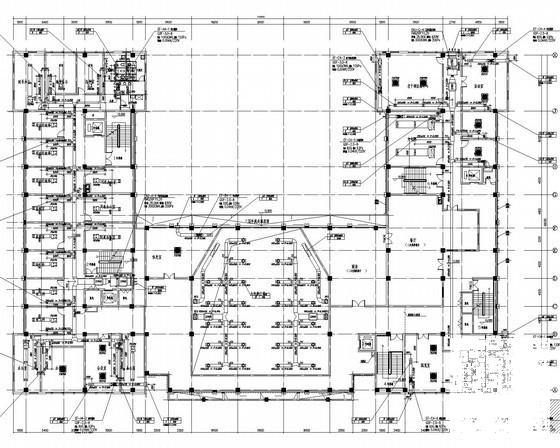

图纸共20张。
