17层温泉酒店空调通风设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：酒店,娱乐,餐饮,其他
建筑高度类型：高层建筑
建筑设计面积：41152平方米
建筑地上层数：17层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：29张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：复式泵,变流量,同程式,异程式
送风方式：侧面送风,散流器送风,其他
节点大样：集分水器
项目所在地：福建

附件详情

暖通空调设计说明
暖通空调施工说明
图例
主要设备材料表
空调及通风系统平面图
屋面层通风系统平面图
排烟系统平面图
机械加压送风系统图
排烟系统图
空调水系统平面图
冷冻机房制冷系统原理图
冷冻机房水系统平面布置图
冷冻机房设备平面布置图

附件详情

稿件为福建福州某高档温泉酒店空调通风设计全套施工图纸；酒店由裙楼包括地下一层、地上二层，塔楼客房部分十五层。地下一层设有设备用房及库房一层设有宴会厅、自助餐厅、咖啡厅等功能区；二层设有中餐大厅、中餐包房、会议等功能区。总建筑面积41152平方米。
设计内容：酒店的空调、通风系统设计，包括防排烟系统设计，以及冷冻机房、空调机房设计。

，图纸共29张。

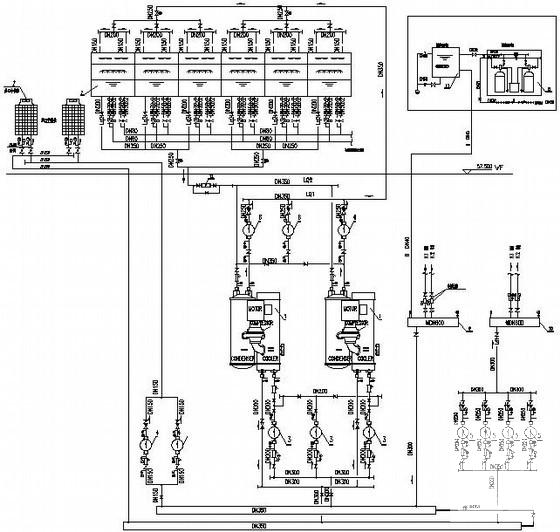

冷冻机房制冷系统原理图

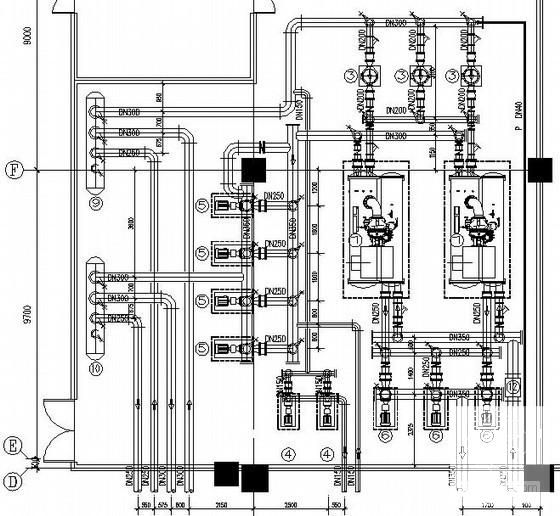

冷冻机房水管平面布置图

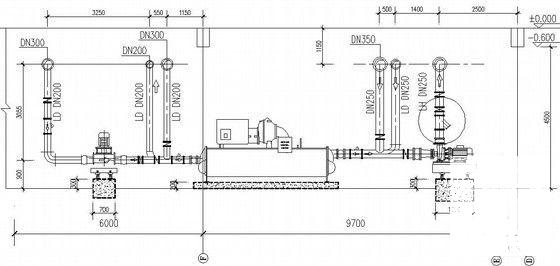

冷冻机房剖面图

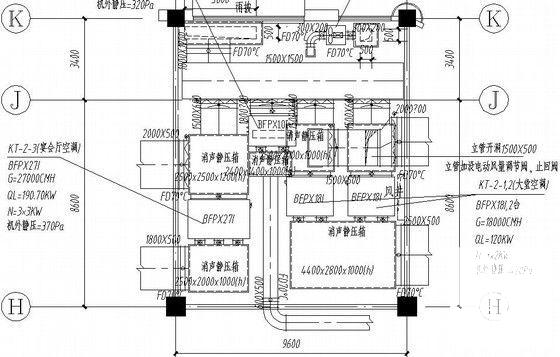

空调机房夹层

空调水系统原理图

风管平面布置大样

地下一层空调水管平面图

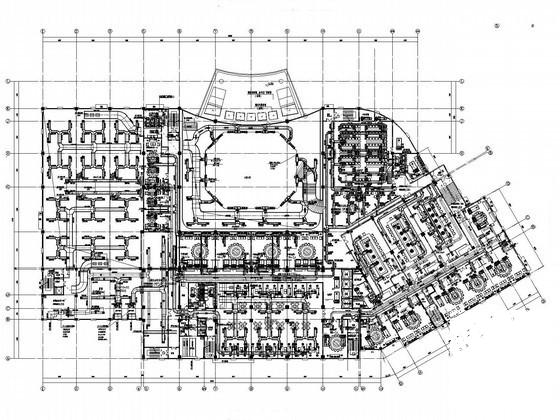

四-十五层空调及通风平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
