31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计)

  • 附件设计说明:有
  • 建筑类别:住宅,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计面积:55000平方米
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:72张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源,机房
  • 冷热源:市政热网,电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:热水辐射
  • 水系统:变流量,双管制
  • 送风方式:散流器送风
  • 节点大样:风机盘管,空气处理机组,管道支吊架
  • 项目所在地:江苏

附件详情

一、项目概要:
该项目为江苏一住宅小区和大酒店,总建筑面积约五万五千平方米,地上三十一/二十七层,地下两层,总建筑高度为99.55m。图纸内容包含设计施工说明,主要设备材料表及图例,通风空调及防排烟系统图,空调水系统图,制冷自控原理图,制冷系统图,冷热水机房工艺布置平面图及剖面图,通风排烟平面图,空调水平面图,空调及防排烟风平面图通风空调风平面图,采暖通风平面图,机房层通风平面图,采暖立管系统图,住宅楼正压送风系统图...
二、空调系统:
1.冷热源:该项目冷源采用三台螺杆式冷水机组,该项目热源采用市政热网集中供热...
2.风系统:主要采用全空气系统及风机盘管加新风系统...
3.水系统:空调水系统为双管制变水量系统...
三、通风排烟系统: 该项目为高层建筑,依据有关规范及规定,设置了多套通风及防排烟系统,机械补风系统,机械排风兼排烟系统...

地下一层空调水平面图

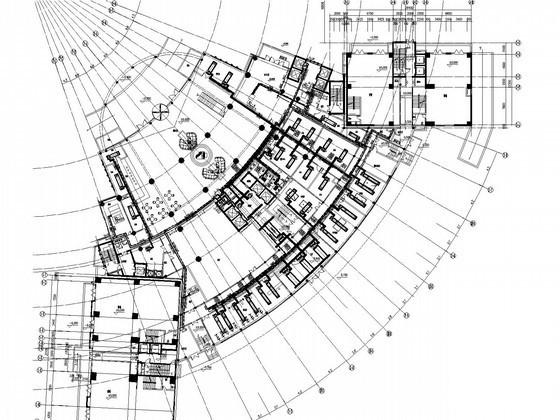

一层空调水平面图

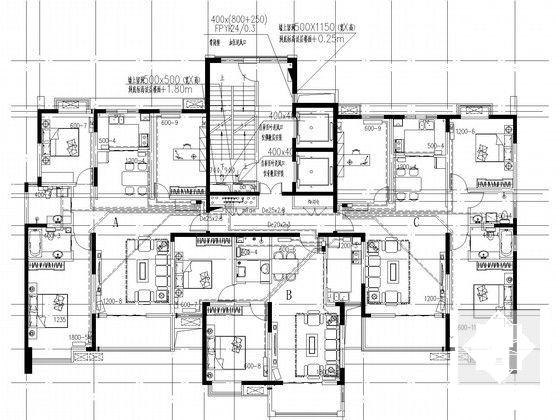

1#住宅楼4~19层采暖通风平面图

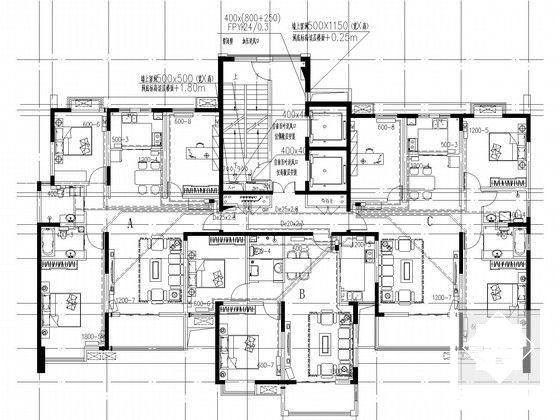

1#住宅楼20~30层采暖通风平面图

制冷系统图

制冷自控原理图

地下二层通风排烟平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 1
    第 1 张图
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 2
    第 2 张图
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 3
    第 3 张图
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 4
    第 4 张图
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 5
    第 5 张图
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 6
    第 6 张图
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 7
    第 7 张图
  • 31层酒店住宅楼综合建筑空调通风及防排烟系统设计CAD施工图纸(采暖设计) - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
