6层住宅楼小区建筑给排水设设计CAD图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：35张
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水设备：高位水箱
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目所在地：河南
附件详情
- 架空层给排水平面图
- 一层给排水平面图
- 二、三层给排水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六层给排水平面图
- 阁楼层给排水平面图
- 屋顶给排水平面图
- 给排水系统图一
- 给排水系统图一
- 卫生间给排水平面、系统大样图
- ……
附件详情
项目概要：该项目位于河南，是一住宅小区给排水项目，包含4栋建筑，建筑层数为6层；
设计范围：该项目设有给水系统、生活污水系统、雨水系统、消火栓系统、灭火器等。
共计35张图纸
卫生间给排水大样图

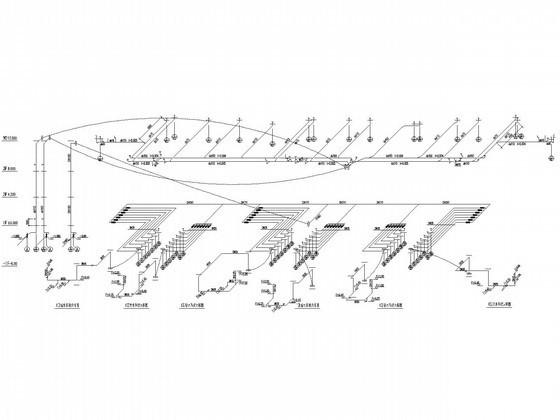

给排水系统原理图
排水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-06
- 评论次数：0
- 浏览次数：0
- 文件大小：3.34 MB
- 收藏次数：0
-
文件名称：
附件-995859709085997605775.rar
