18米跨单层门式刚架钢结构厂房结构设计图纸(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构最大跨度：18m
- 抗震设防烈度：7度抗震
- 风压：0.25kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
某钢结构厂房结构设计图
该资料包含;
结构设计说明
，基础平面布置图，基础详图，屋面平面梁柱布置图，支架布置及详图，吊车梁
平面布置图
，楼梯结构图，
节点详图
等。
共23张图纸。

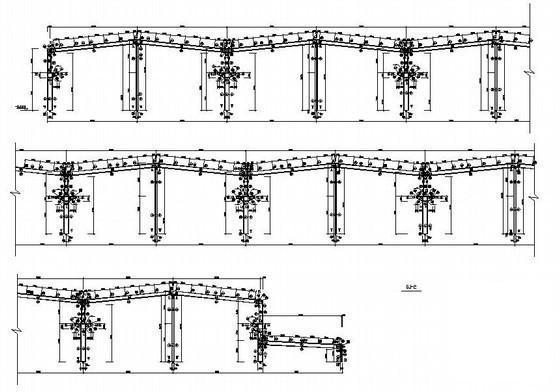

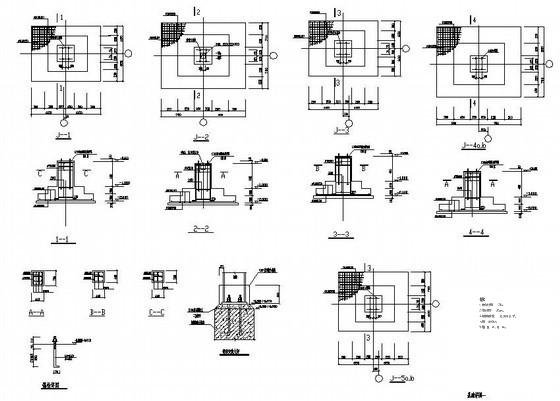

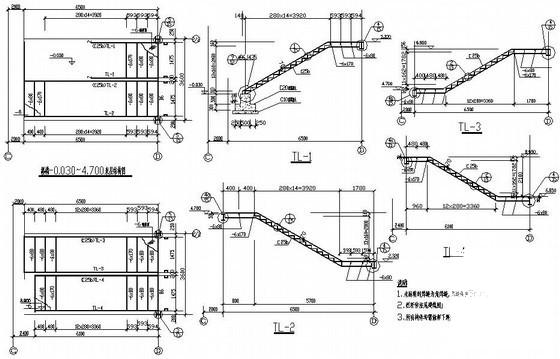

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.19 MB
- 收藏次数：0
-
文件名称：
附件-995878886899969587785.rar
