跨度57.1m3层钢结构厂房结构设计CAD图纸（独立基础）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：100年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：57.1m
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：28张
- 设计年代：近代
附件详情
该资料包含：结构设计总说明，基础
平面布置图
，基础结构详图，底层柱网布置图，柱脚锚栓布置图，楼层及楼层板
节点详图
，墙梁布置图，GJ-1a结构图，电梯井结构图，钢梯详图，雨棚布置图，雨棚详图等
共28张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

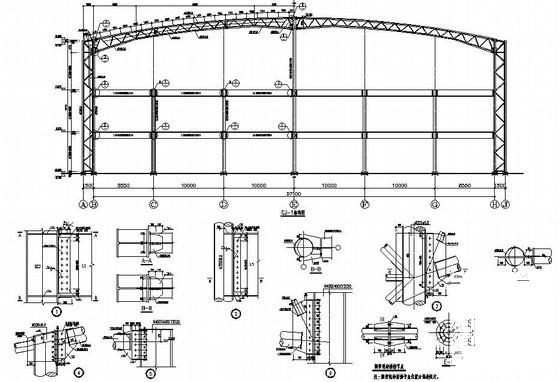

第 1 张图 -

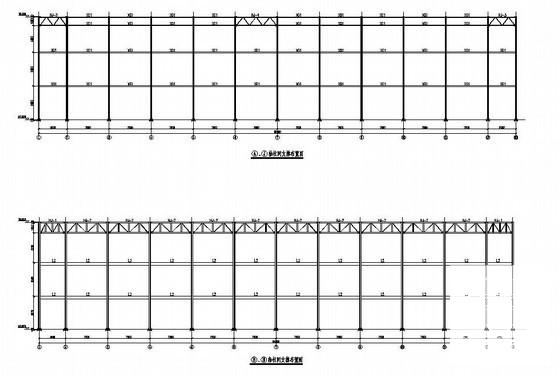

第 2 张图 -

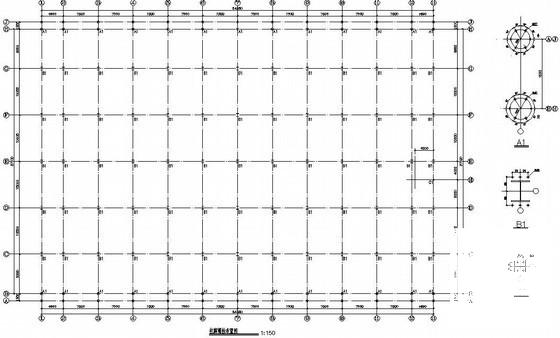

第 3 张图 -

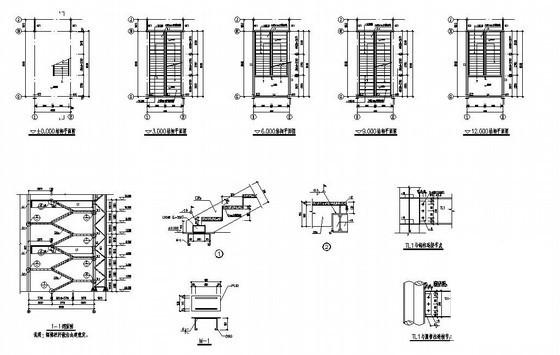

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.39 MB
- 收藏次数：0
-
文件名称：
附件-995878869896777578877.rar
