18层住宅楼给排水施工工程CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计年代:近代
  • 地下室用途:人防,车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流
  • 火灾危险等级:轻危险级,中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房,卫生间
  • 项目所在地:河北

附件详情

  • 给排水设计总说明主要设备表及图例
  • 首层给排水详图
  • 标准层给排水详图
  • 给排水及消防给水平面图
  • 自动喷淋平面图
  • 给排水及 消防系统
  • 消防泵房给排水详图
  • 生活及中水泵房给排水详图
  • 人防水箱间详图
  • 排水系统图
  • 顶水箱间平面详图
  • 给排水平面及卫生间详图系统图

附件详情

资料介绍:该资料为小屯村农民住宅工程。本期工程包括6栋高层住宅楼。1#,2

#,3#,6#,9#楼为18层,7#楼为17层,A区地下车库。部分车库为人防,包

括物资库和人员掩蔽;该项目两路引入DN200给水管作为给水水源。并从东侧路引

入DN100中水管,供应小区内全部的卫生间冲厕用水。市政给水压力不小于

0.20MPa。排水系统中的生活污水、废水进化粪池后集中排至市政污水管网;雨水

为外排水,排至室外散水。
设计内容:给排水系统:生活给水、中水给水、生活污废水及雨水系统。室内外

消火栓和自动喷水灭火系统。

,图纸共44张。

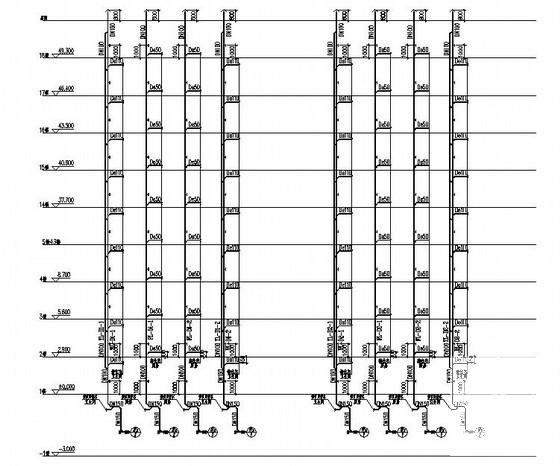

排水系统图

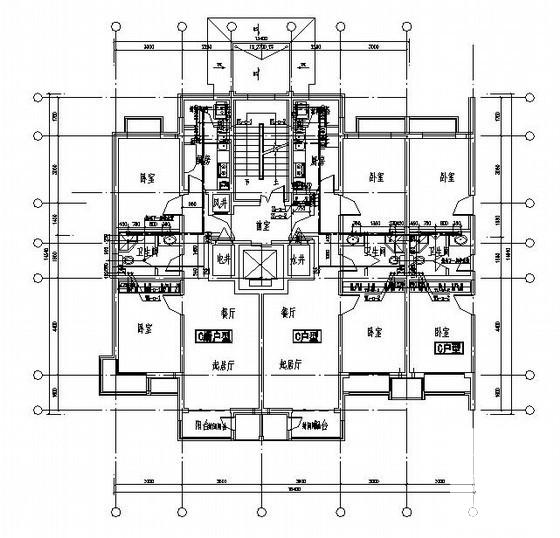

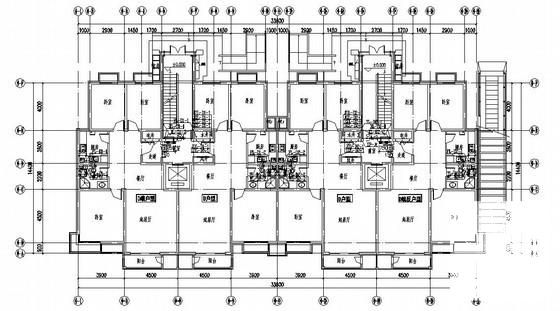

首层给排水详图

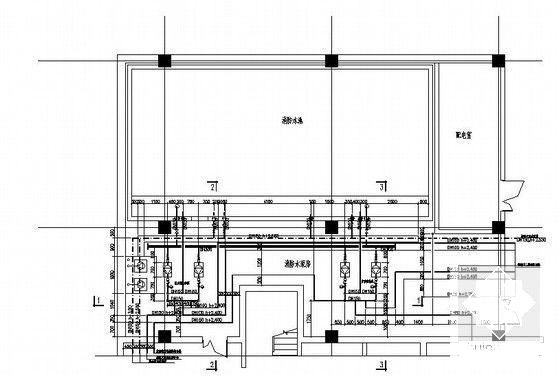

消防泵房给排水详图

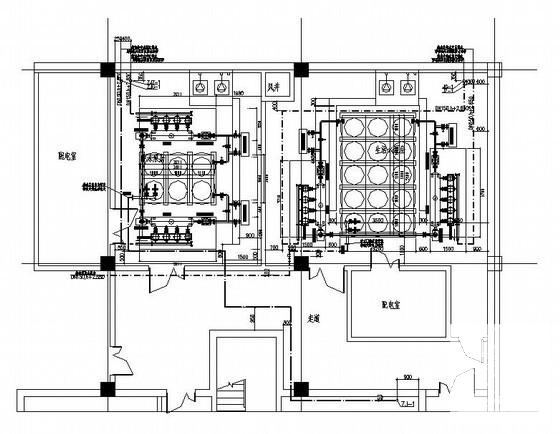

生活及中水泵房给排水详图
