工人文化宫螺栓球网架结构CAD施工图纸

  • 建筑类别:文化
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:网架
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

工人文化宫螺栓球网架项目,螺栓球网架跨度100米以上,多达七层平面为圆形,中间凸起,四周起伏扇形,网架厚度:4.5m,抗震设防烈度为6度。
该资料包含:空间网格结构工程设计说明,网架平面图,网架上弦层安装图,网架中间层安装图,网架下弦层安装图,网架上中层腹杆安装图,网架中下层腹杆安装图,架配料网单,网架球加工图,共计29张图。
分享投稿时间:近几年10月。

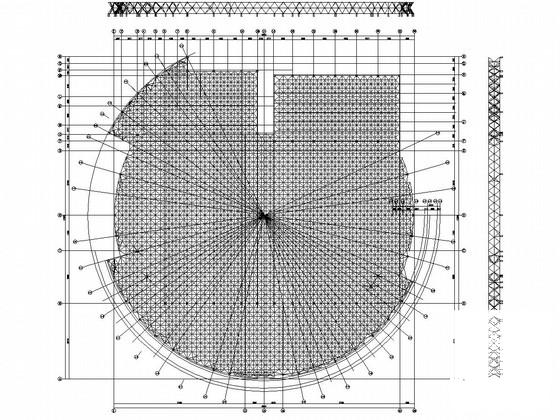

网架平面图

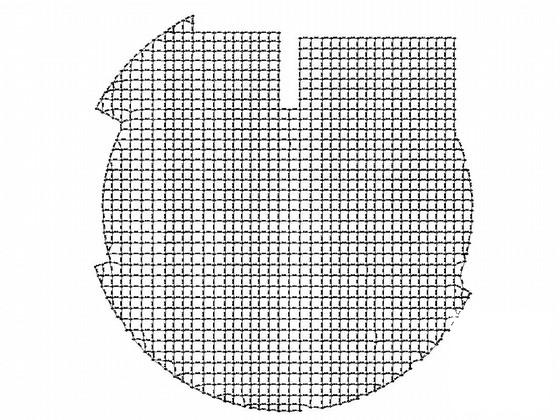

网架上弦层安装图

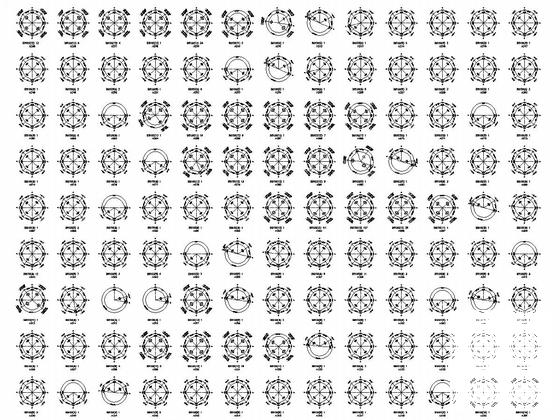

网架球加工图

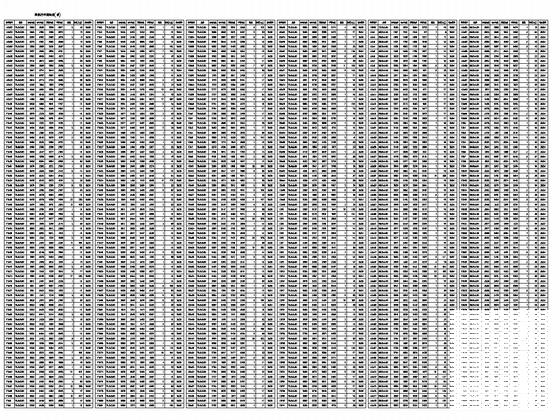

网架配料单

网架中下层腹杆安装图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 工人文化宫螺栓球网架结构CAD施工图纸 - 1
    第 1 张图
  • 工人文化宫螺栓球网架结构CAD施工图纸 - 2
    第 2 张图
  • 工人文化宫螺栓球网架结构CAD施工图纸 - 3
    第 3 张图
  • 工人文化宫螺栓球网架结构CAD施工图纸 - 4
    第 4 张图
  • 工人文化宫螺栓球网架结构CAD施工图纸 - 5
    第 5 张图
  • 工人文化宫螺栓球网架结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
