4层宿舍楼水暖设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：4400平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：47张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：辽宁
附件详情
- 给排水平面图
- 消火栓系统原理图
- 卫生间放大图
- 污水支管透视图
- 冷、热水支管透视图
- 排水系统原理图
- 冷、热水系统原理图
- 采暖平面图
- 卫生间排风平面图
- 通风平面图
- 暖通设计施工说明
附件详情
该项目为宿舍楼，地上4层，总建筑面积4400平方米。
设计范围：室内给水系统、生活热水系统、室内排水系统、室内消火栓系统及灭火器配置等，采暖系统、卫生间排风、机械排烟系统。
，共47张。
采暖平面图

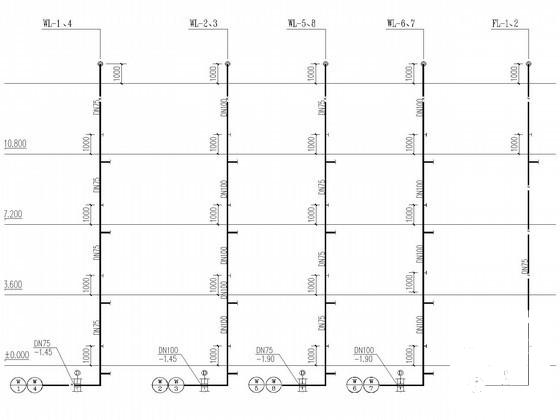

排水系统原理图

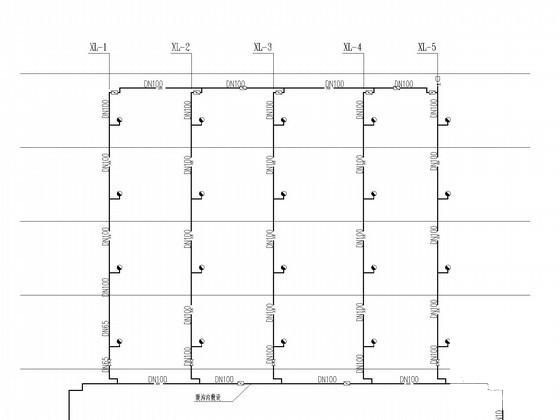

消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-15
- 评论次数：0
- 浏览次数：0
- 文件大小：6.12 MB
- 收藏次数：0
-
文件名称：
附件-995859805975798578558.rar
