体育馆给排水一体化消防泵房CAD施工图纸(建筑节水设计标准)

本图纸为安徽体育馆给排水一体化消防泵房施工图。

一:设计依据:

《建筑给排水设计规范》GB50015-2003(2009版)、《 规范》GB50016-2014、《建筑灭火器配置设计规范》GB50140-2005、《消防给水及消火栓系统技术规范》GB50974-2014,《建筑 抗震设计规范》GB50981-2014、《民用建筑节水设计标准》GB50555-2010,建设单位提供的该项目有关资料及设计任务书,建筑和有关工种提供的条件图和有关资料。

二:室内给排水部分:

1.本楼市政管网直接供水,市政给水管压力按0.28MPa设计,若实际数据与此不符,请及时联系设计人员调整。

2.图中尺寸以毫米计,标高以米计。给水管标高以管中心计;排水管标高以管内底计 。

3.管道材料:生活冷水支管,采用PP-R(S4)管热熔连接,安装见11S405-1;热水支管采用PP-R给排水管塑料热水管(2.0Mpa),热熔连接。给排水管穿基础墙和楼板应设钢套管。室内污水、废水立管采用采用建筑排水UPVC管,粘接,安装讲10S406。横支管为标准坡度I=0.026...

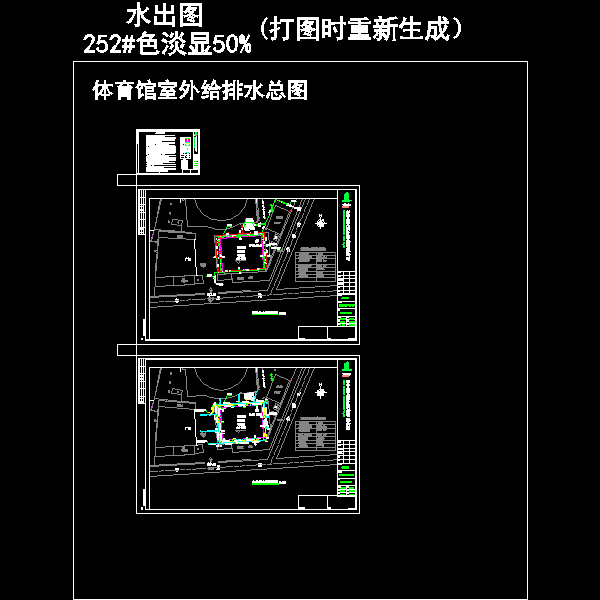

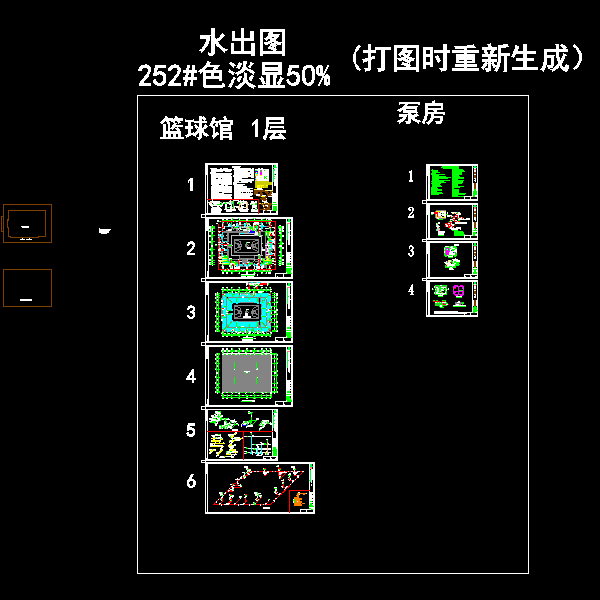

图片展示：

一层看台给排水平面图

底层配套用房给排水平面图

一层给水系统图

排水系统图

消火栓系统原理图

泵站平面图
