高速公路工程特长隧道施工方案（中铁）

附件详情

4、 施工工艺
隧道的施工遵循“管注浆超前，短开挖，弱爆破，强支护，早成环，二次衬砌紧跟，勤量测”的原则进行。在隧道开挖施工中，加强洞内围岩量测及地质超前预报工作。发现问题及时向有关部门汇报，以便及时修正支护参数，确保隧道施工安全。
4.1、开挖
4.1.1、明洞及洞门
明洞开挖、防护要从上到下逐步进行，边开挖边防护，防护工程未施作完成不能开始暗洞开挖。明洞开挖应避开雨季施工，施工完成后尽快完成明洞回填。 施工工序如下：
在洞口范围内放出边仰坡开挖轮廓线：先清除开挖范围内植被，洞口开挖前，先做洞顶截水天沟，处理洞顶危石，必要时对地表进行加固处理，确保边、仰坡稳定。土质天沟随挖随砌，防止水冲刷坡面；仰坡坡底做临时排水沟，防止洞口积水…………
土石方开挖：洞门边、仰坡土石方施工采用明挖法施工，土方用挖掘机挖装，石方用风钻打眼弱爆破，挖掘机装碴，自卸汽车运碴。自上而下分层开挖，人工配合精确刷坡。按照设计图纸要求：仰坡按1:0.5—1:1控制，边坡按1:1--1：0.5进行控制…………
边仰坡防护：锚网喷防护，自上而下，随开挖分层及时施作，必要时随开挖随支护。做好坡顶喷混凝土防护层与原坡面衔接，防止坡面风化，引起水土流失、导致边坡防护受到损坏；开挖至暗挖段拱顶开挖轮廓线高度时，垂直下挖至设定的上半断面底部，临时喷设混凝土封闭暗洞掌子面…………
沿开挖轮廓线环向掏槽，安装I18型钢钢架，浇筑混凝土，为暗洞开挖做准备…………
施工防护参数：进口明暗交界处直立开挖面锚网（双层ф6钢筋网20×20cm）喷混凝土防护，喷C25混凝土厚28cm，φ25中空注浆锚杆，长度为3.5m，间距为1.0×1.0m布置…………
4.2、初期支护
4.2.1、钢拱架、格栅拱架施工
钢拱架在洞外按设计分单元加工成型，洞内安装在初喷混凝土之后进行，与定位钢筋焊接。钢拱架间设纵向连接筋，拱架间以喷混凝土填平。拱架拱脚必须安放在牢固的基础上，架立时垂直隧道中线，当拱架和围岩之间间隙过大时设置垫块，用喷混凝土喷填…………
钢拱架架设工艺要求：
a、为保证钢拱架置于稳固的地基上，施工中在钢拱架基脚部位预留0.15～0.2m原地基；架立钢拱架时挖槽就位，软弱地段在钢拱架基脚处设槽钢以增加基底承载力…………
b、钢拱架应垂直隧道中线，钢拱架的倾斜度不大于2°。其竖向不倾斜，平面不错位、不扭曲。钢拱架的上下左右允许偏差±5cm…………
c、为增强钢拱架的整体稳定性，钢拱架设用Φ22（25）的纵向连接钢筋，焊接牢固，并于两脚端施作锁脚锚杆…………
d、钢拱架架立后尽快喷混凝土作业，并将钢拱架全部覆盖，使钢拱架与喷混凝土共同受力，喷射混凝土分层进行，每层厚度5～6cm左右，先从拱脚或墙脚处向上喷射以防止上部喷射料虚掩拱脚（墙脚）不密实，造成强度不够，拱脚（墙脚）失稳…………
4.2.2、锚杆施工
砂浆锚杆 施工工艺 流程为：钻孔→清孔→灌浆→插入杆体…………
药卷锚杆 施工工艺 流程为：钻孔→清孔→塞入药卷（经水浸湿或是自带水囊药卷）→插入杆体…………

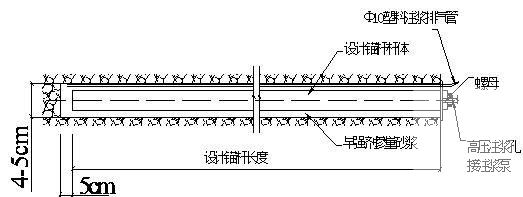

D25中空注浆锚杆施工工艺流程为：钻孔→清孔→插入杆体→注浆…………
购买成品锚杆，预先存放在洞外，施工时锚杆钻孔位置及孔深必须精确，除去油污、铁锈和杂质。先用凿岩机按设计要求钻凿锚杆孔眼，达到标准后用高压风清除孔内岩屑，然后安装锚杆封闭孔口，利用注浆机向锚杆内注浆，注浆压力达到一定值以后停止注浆封闭注浆口。并按规范要求抽样进行锚杆抗拔试验…………
施工中应注意以下事项：
锚杆孔位与孔深必须精确，与设计及规范要求相符…………
杆体在使用前必须除去油污和铁锈，以保证锚杆施工质量…………
系统锚杆钻孔与岩面应垂直，如不垂直，安装锚杆时用垫板调整，使托板密贴岩面，锚杆外露长度不超过10cm…………
锚杆安装后，不得随意敲击。安设后3天内，在杆体上不得悬挂重物…………
