城市政大道悬索桥初步设计和CAD施工方案图纸设计(预应力混凝土桥)

2.0 技术标准   2.1 设计荷载:城 –A级;   2.2 桥面宽度:3m人行道+5m非机动车道 5.5m机非分隔带 11.5m机动车道 10m中央分隔带 11.5m机动车道 5.5m机非分隔带 5m非机动车道+3m人行道=60m,横坡为1.5%;   2.3 地震烈度:基本烈度8度;   2.4 机动车道设计时速:40km/h;   2.5 跨径布置:5×20m;   2.6 桥面铺装: 6cm粗粒式沥青砼(AC-25) 4cm细粒式沥青砼(AC-13)。      3.0 设计规范   3.1 部颁《公路工程技术标准》(JTG B01-2003)   3.2 部颁《公路桥涵设计通用规范》(JTGD60-2004)   3.3 部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTGD62-2004)   3.4 部颁《公路砖石及混凝土桥涵设计规范》(JTJ022-85)   3.5 部颁《公路工程抗震设计规范》(JTJ004-89)   3.6 部颁《公路桥涵地基与基础设计规范》(JTJ024-85)   3.7 部颁《公路桥涵施工技术规范》(JTJ041-2000)   3.8 《城市道路设计规范》(CJJ37-90)   ..............................................   全套施工图40张,具体见稿件内部

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

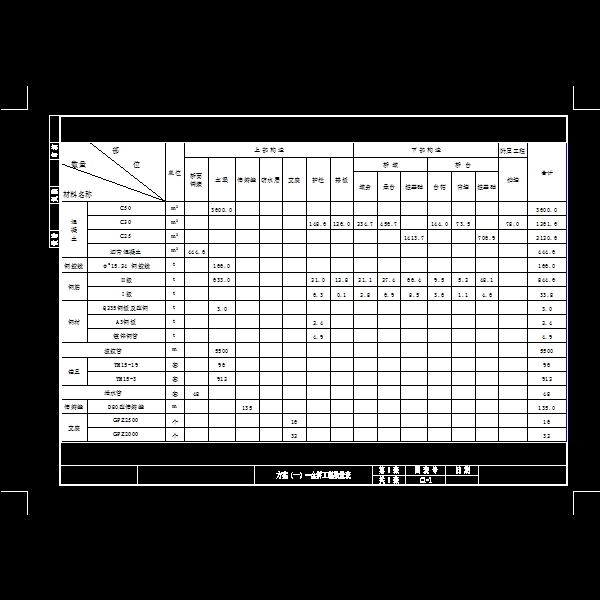

  • 城市政大道悬索桥初步设计和CAD施工方案图纸设计(预应力混凝土桥) - 1
    第 1 张图

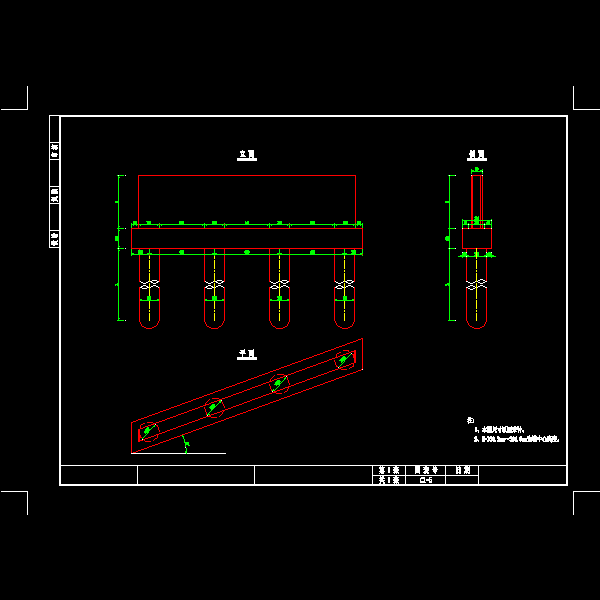

  • 城市政大道悬索桥初步设计和CAD施工方案图纸设计(预应力混凝土桥) - 2
    第 2 张图

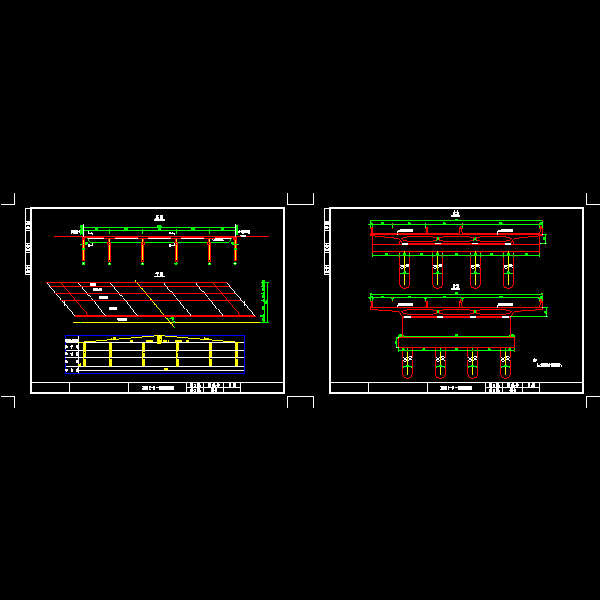

  • 城市政大道悬索桥初步设计和CAD施工方案图纸设计(预应力混凝土桥) - 3
    第 3 张图

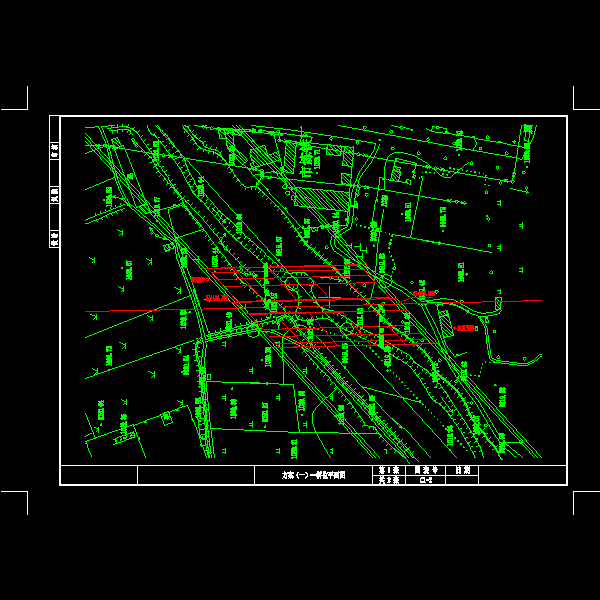

  • 城市政大道悬索桥初步设计和CAD施工方案图纸设计(预应力混凝土桥) - 4
    第 4 张图

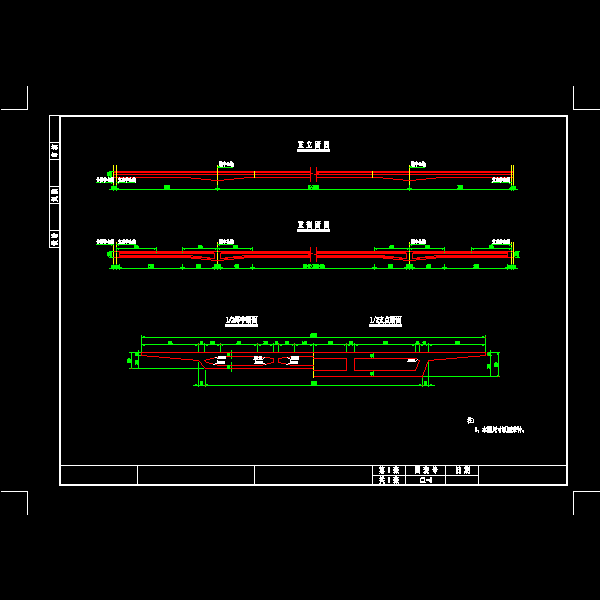

  • 城市政大道悬索桥初步设计和CAD施工方案图纸设计(预应力混凝土桥) - 5
