城市主干道第二册上跨医药大道主线桥cad构造图

资料30 45 45 30m预应力混凝土连续等高箱梁桥图纸,为CAD图纸文件。。节点清晰,推荐学习参考。
项目概要
桥梁上部为30 45 45 30m预应力混凝土连续等高箱梁,均采用支架现浇。桥宽均为18.5m=6m(人行道) 12m(车行道) 0.5m(防撞护栏)。设计荷载:城-A级;人群:3.1kN/m2 。桥台均采用埋置式轻型桥台,承台桩基础;桥墩采用柱式墩,承台桩基础。该桥位于缓和曲线及圆曲线上。箱梁每一箱室设1个直径8cm泄水孔,位于底板最低处;腹板上顺桥向每5米设一个通风孔,直径为8cm,距顶板上缘90cm;若孔位与普通钢筋或钢束 冲突时适当调整孔位。箱梁采用C50混凝土。
图纸截图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

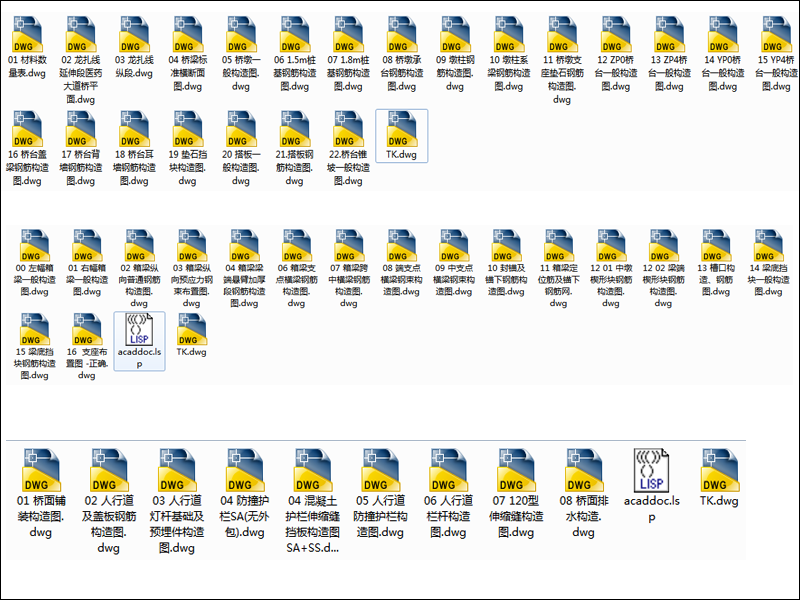

  • 桥梁图纸
    桥梁图纸

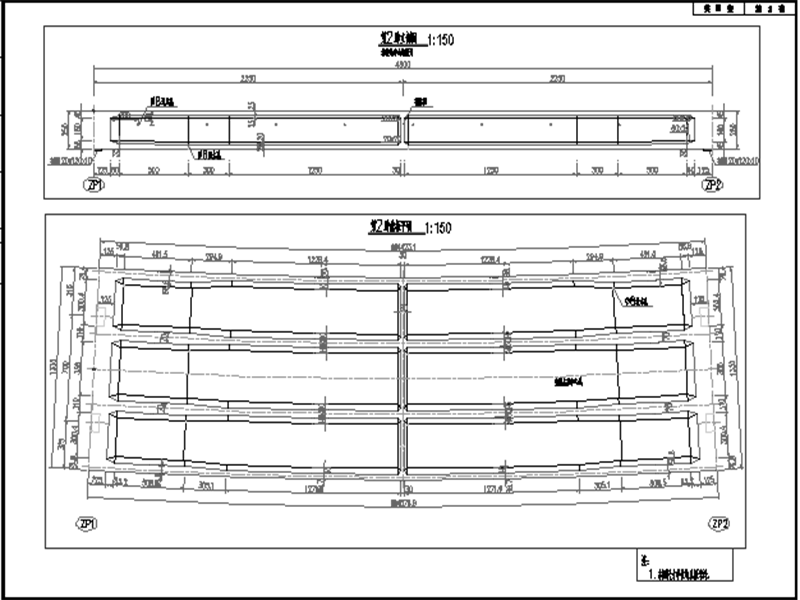

  • 箱梁一般构造图
    箱梁一般构造图

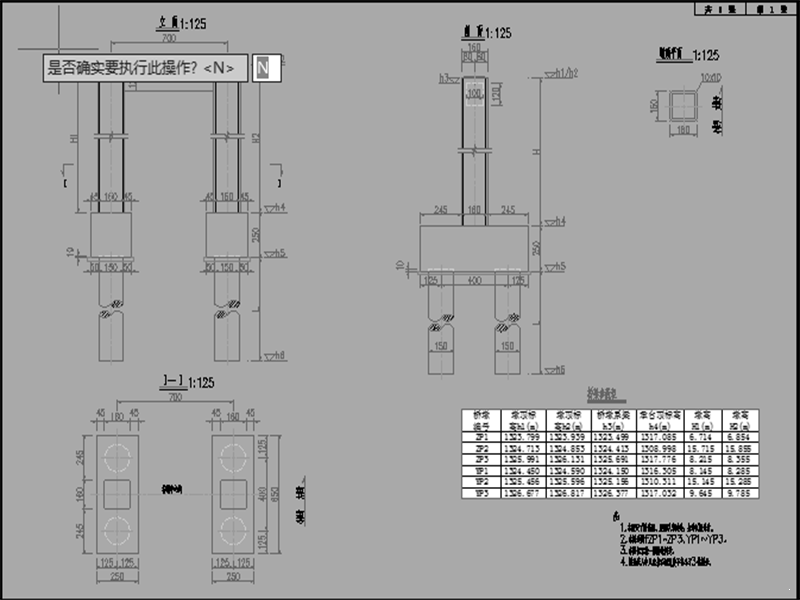

  • 桥墩构造图
    桥墩构造图

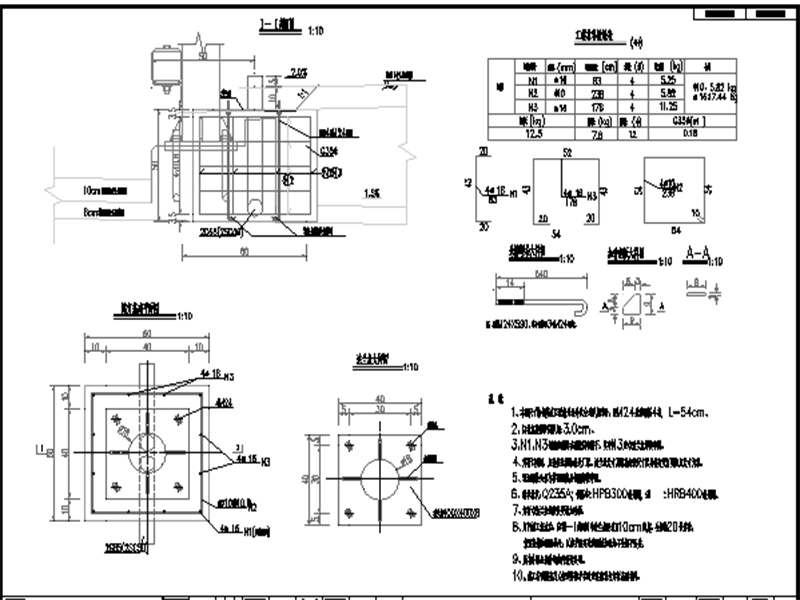

  • 人行道灯杆基础及预埋件构造图
    人行道灯杆基础及预埋件构造图

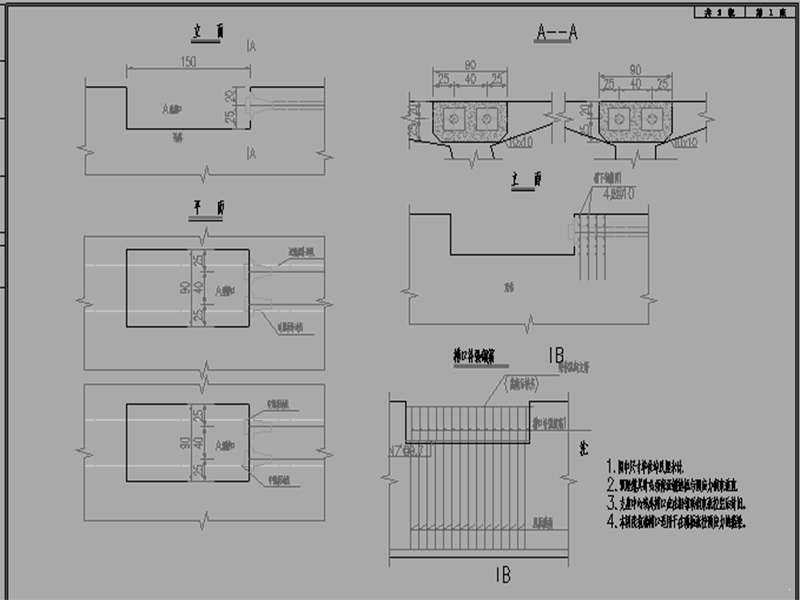

  • 槽口构造、钢筋图
    槽口构造、钢筋图
  • YP4桥台一般构造图
    YP4桥台一般构造图
  • 1.8m桩基钢筋构造图
    1.8m桩基钢筋构造图
  • 桥梁标准断面图
    桥梁标准断面图
以上是部分截图,请下载附件后查看完整高清内容
