单层门式刚架水泥厂二期工程结构设计施工大样图
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 结构安全等级：二级
- 结构最大跨度：20m
- 抗震设防烈度：7度抗震
- 风压：0.85kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目为三跨双坡钢结构，跨度20x3=60m,柱距9m,檐口高度6m,9m坡度8%.

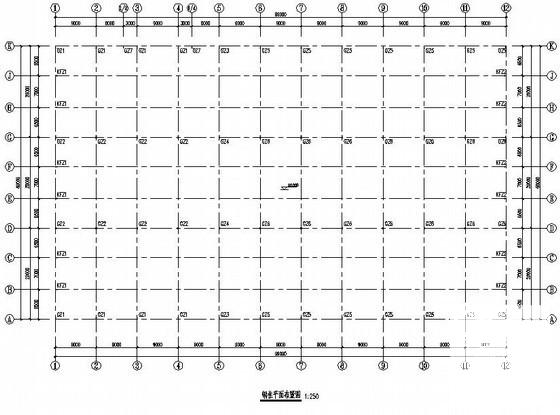

钢结构设计总说明、钢柱预埋布置图、钢柱
平面布置图

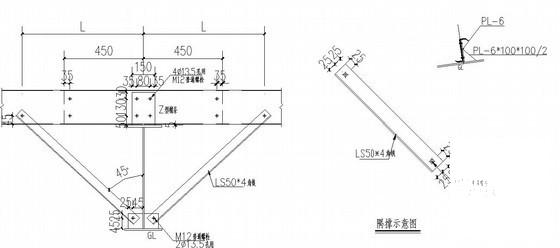

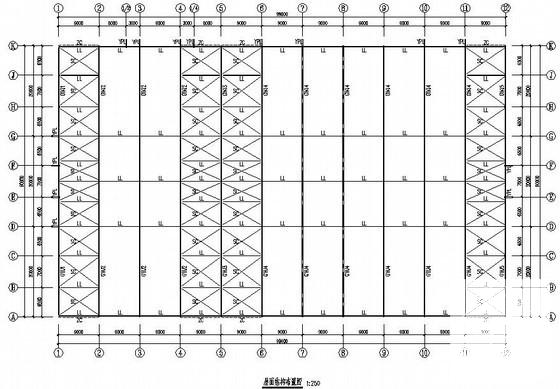

、屋面结构布置图、檩条及支撑布置图、GWJ剖面图、预埋件大样图、
节点详图
共14张图纸。

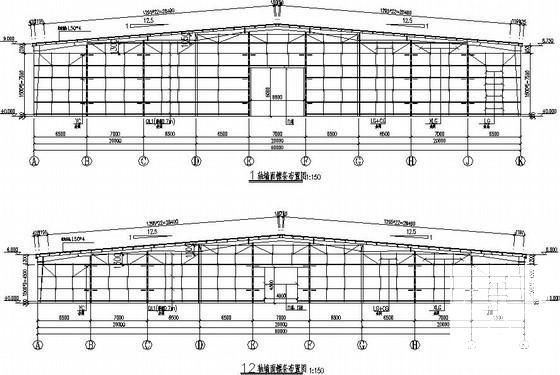

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
