城市小桥梁工程CAD施工方案图纸(钢筋构造图)

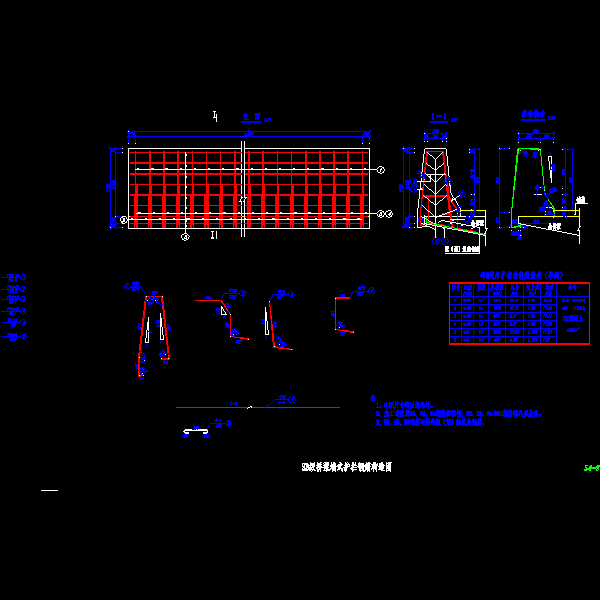

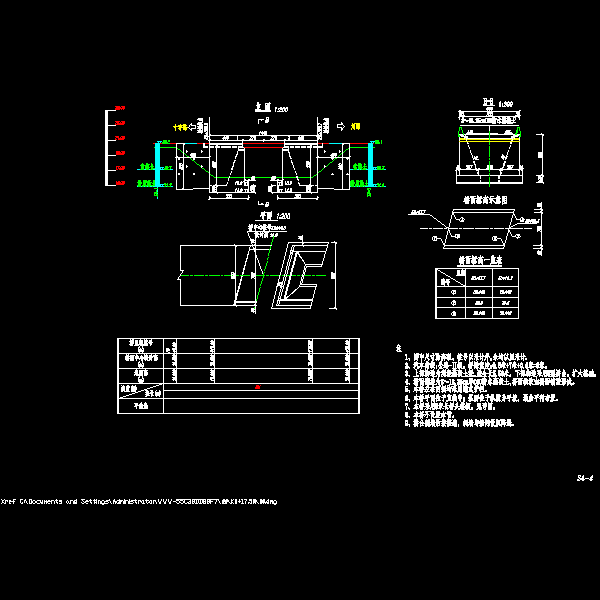

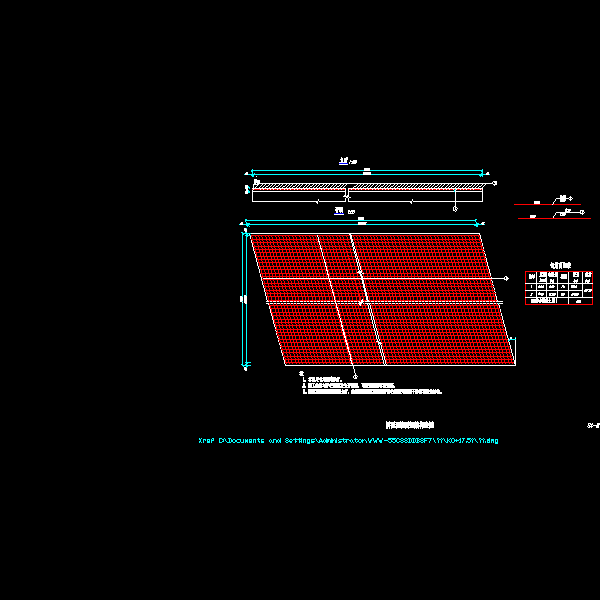

附件详情 【技术标准】 　　 1.桥梁设计荷载：公路-II级； 　　 2.桥面宽度:0.5 m(防撞护栏) 7m(机动车道) 0.5 m(防撞护栏)；全宽8米。桥面设双向1.5%横坡。 　　 3.设计洪水频率：为1/50。 　　 4.桥面铺装：铺装采用8-13.25厘米C40防水混凝土 　　 5.为减轻由于桥台与桥头路基沉降差引起的桥头跳车，桥台两头设置桥头搭板，长5米。 　　 6.搭板上铺装构造同现浇梁铺装构造，采用8-13.25厘米C40防水混凝土。 　　 7.桥梁排水：通过桥面将水从桥头接线将水排走。 　　【构造要点】 　　 1．主要材料： 　　 材料规格以设计图纸中标明为准，一般材料规格如下： 　　 1）.混凝土强度等级： 　　 现浇梁：C30混凝土；桥面铺装：C40防水混凝土；台帽：C30混凝土；台身：C20片石混凝土；基础：C20片石混凝土。其它见图纸内容。 　　 2）.钢筋及普通钢筋： 　　 除桥面铺装钢筋外，普通钢筋直径≥12mm采用HRB335热轧带肋钢筋；钢筋直径<12mm采用R235热轧光圆钢筋，R235和HRB335钢筋的技术条件必须符合GB13013-1991和GB1499-1998中的有关规定。 　　钢板应符合GB700-88规定的Q235钢板。 　　 3）.桥梁伸缩控制： 　　 本桥因跨径较小，不再设置伸缩缝，但需在与现浇梁与桥台搭板及台背之间留1cm宽的缝，用沥青玛蹄脂填料进行填塞。 　　 4）.减震装置： 　　 在现浇梁与桥台台帽之间垫1厘米厚的油毛毡。 　　【图纸内容】 　　 桥型布置图；桥梁横断面图；路肩墙设计图；桥台一般构造图；桥台台帽钢筋构造图；桥面现浇层钢筋构造图；SB级桥梁墙式护栏钢筋构造图；现浇梁一般构造图；搭板钢筋构造图 　　 共10张CAD图纸
