海21万平方米住宅及商务楼空调机房施工图纸

  • 设计阶段:施工图设计
  • 设计内容:中央空调
  • CAD版本:CAD2000

附件详情

该项目为住宅及商业办公综合区域供冷,是较大的蓄冰中央空调系统。总建筑面积27万平方米(住宅建筑面积21万平方米),1200户。地下冷冻机房设计配置2台制冷量760冷吨的三级离心式双工况制冷主机,1台制冷量390冷吨螺杆式机载主机和2台制冷量800冷吨离心式机载主机,采用盘管式蓄冰装置。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

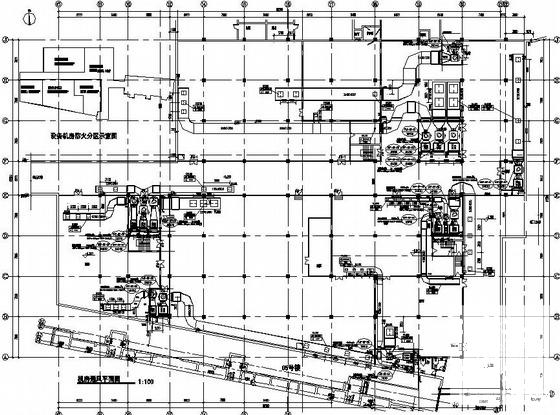

  • 空调机房施工图 - 1
    空调机房施工图 - 1

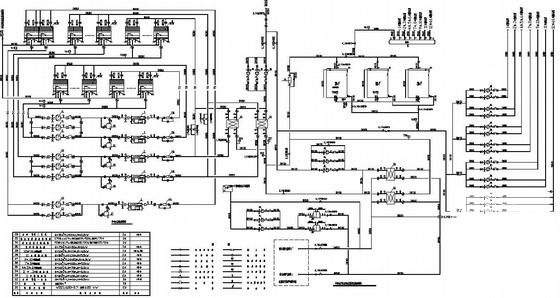

  • 空调机房施工图 - 2
    空调机房施工图 - 2

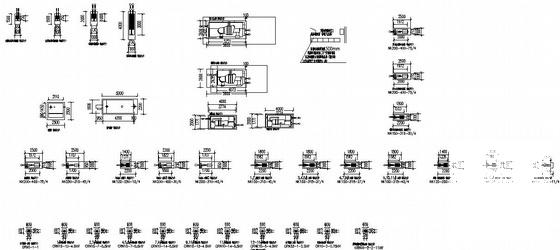

  • 空调机房施工图 - 3
    空调机房施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
