体育馆结构施工大样图（13张）
- 建筑类别：体育
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.40kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：13张
- 设计年代：近代
附件详情
该资料包含：钢
结构设计说明
，基础结构平面，基础配筋详图 框架柱表，二层结构平面图，看台结构平面 ，标高7.570结构平面图，标高10.970结构平面图，标高12.770结构平面图，网架预埋件布置图，网架平面布置图，网架上弦安装图，网架下弦安装图，网架腹杆安装图，马道布置图，网架屋面布置图，网架球图，网架支座、支托加工图，舞台刚架
平面布置图
，钢架节点大样图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

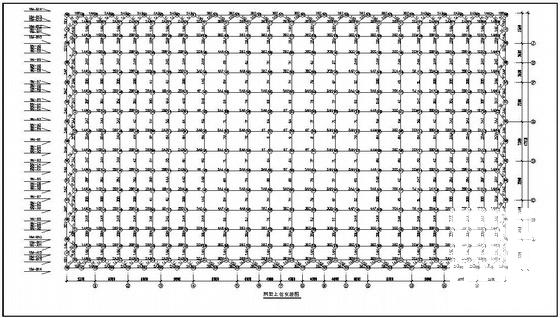

体育馆结构 - 1 -

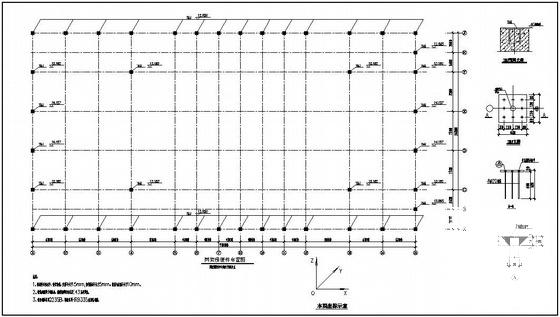

体育馆结构 - 2 -

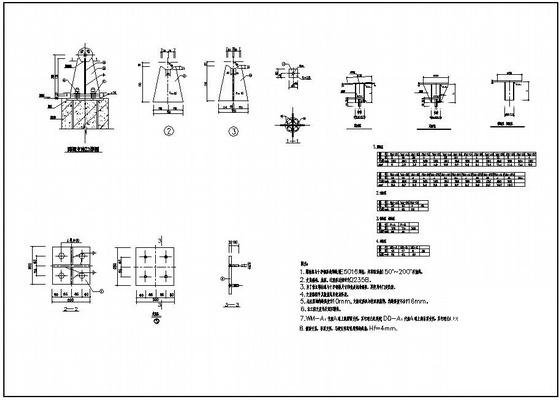

体育馆结构 - 3 -

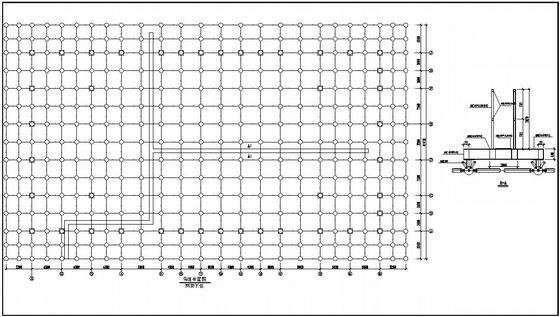

体育馆结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.37 MB
- 收藏次数：0
-
文件名称：
附件-995878889997855575075.rar
