2层武警政治学院体育馆结构施工大样图

附件详情

该项目是武警政治学院体育馆项目，地上2层，地下1层，框架结构，总建筑设计面积：5981.03平方米，建筑高度：14.60m，屋盖为钢结构，本体育馆屋盖为倾斜平板，屋盖的纵向长度为87.956m，横向宽度为43.8m,屋面结构最高标高为21.497m，体育馆采用张弦梁结构，张弦梁结构通过抗震球形钢支座支承与混凝土柱顶。
采用PHC管桩，总桩数:245根。

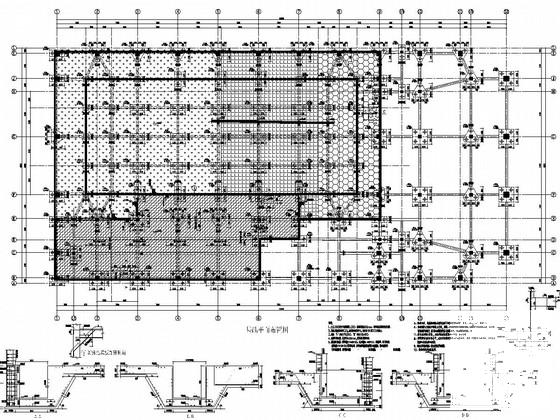

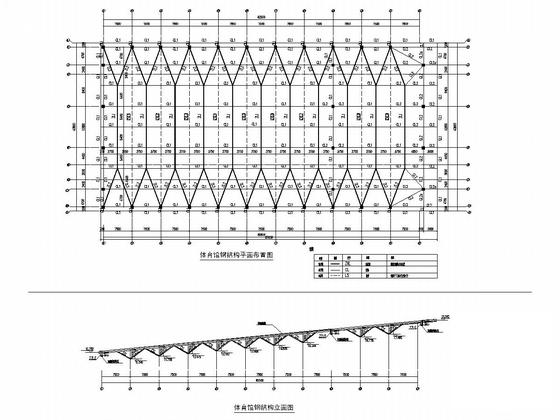

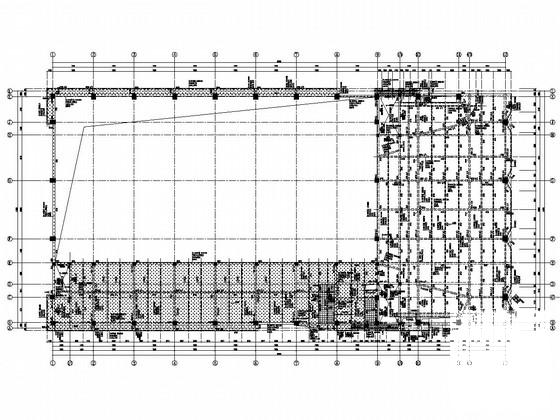

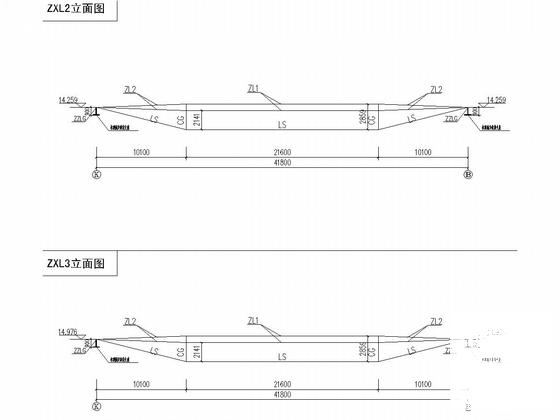

结构专业该资料包含：桩位图，基础平面布置图，承台详图，基础梁平法施工图，各层结构平面图，梁配筋图，夹层平面图，墙柱平面布置图，钢结构屋盖设计总说明，体育馆钢结构体系构成图，体育馆钢结构支座及预埋件 平面布置图 ，屋盖钢结构张弦梁定位图，节点详图，共计35张图。

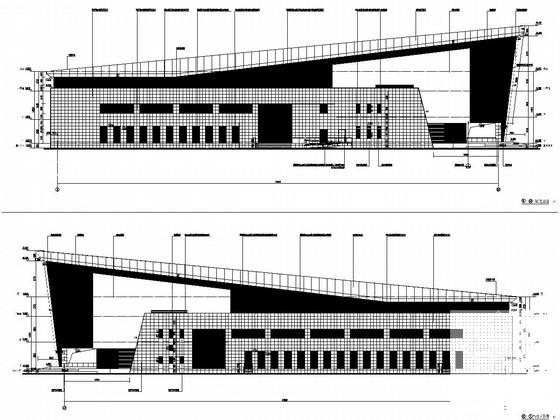

建筑专业该资料包含：节能设计说明，地下层平面图，平面图，立面图，剖面图，墙身大样图，节点详图，更衣.淋浴.卫生间放大图，共计27张图。
