东北大学体育馆结构CAD施工大样图

• 建筑类别：体育

• 建筑高度：单层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构,钢结构

• 钢结构：张拉弦结构

• 基础形式 ：独立基础,筏形基础

• 结构安全等级：二级

• 地基基础设计等级：乙级

• 抗震设防烈度：7度抗震

• 风压：0.65kN/平方米

• 雪压：0.35kN/平方米

• 参考图纸：67张

• 设计年代：近代

附件详情

东北某大学体育馆结构图
该资料为：东北某大学体育馆结构图
地震设防烈度为 7度，设计基本地震加速度为 0.10g，设计地震分组为第一组。
设计基准期为 50年的基本风压值为 0.65KN/平方米 ，基本雪压 ：0.35KN/平方米。
该项目采用筏形基础
该项目混凝土结构主要建筑结构形式：
体育主馆楼层结构采用现浇混凝土框架结构,看台板采用预制混凝土板。训练馆楼层结构采用现浇混凝土框架结构,楼层梁采用现浇预应力混凝土梁。地下室底板采用梁筏式基础。
该资料包含：

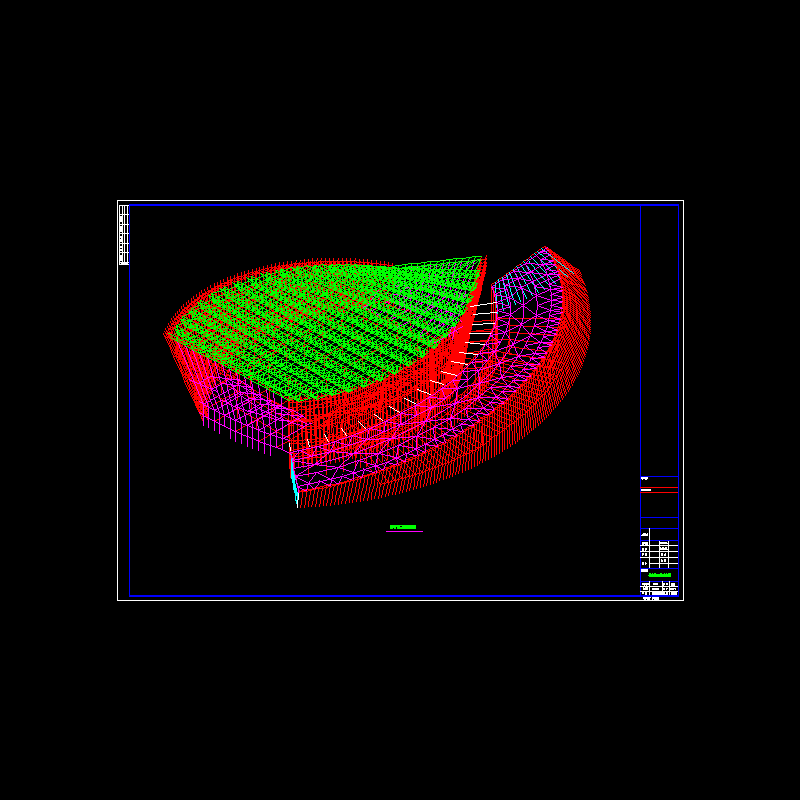

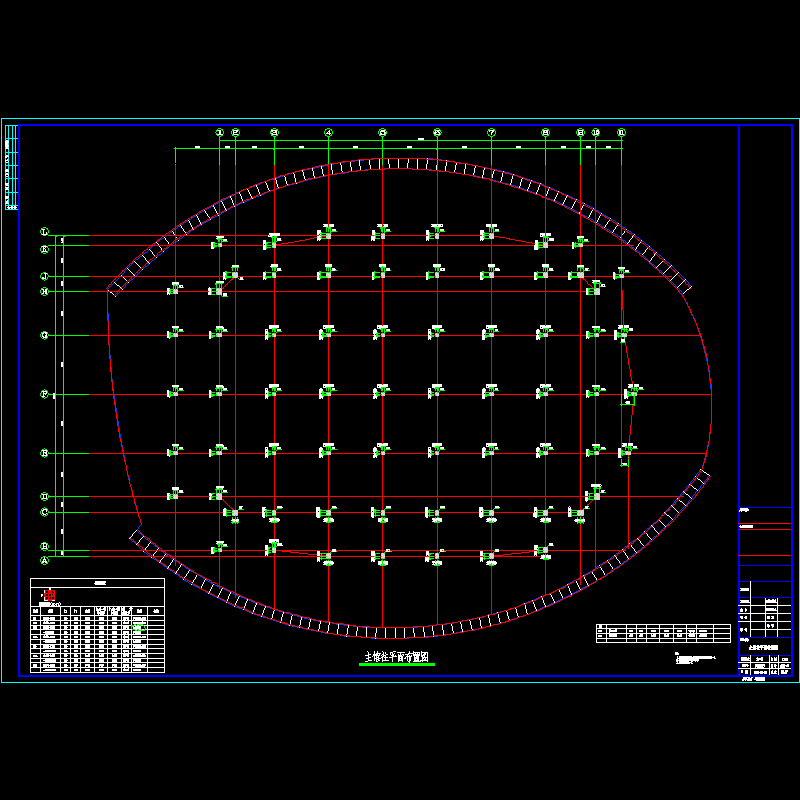

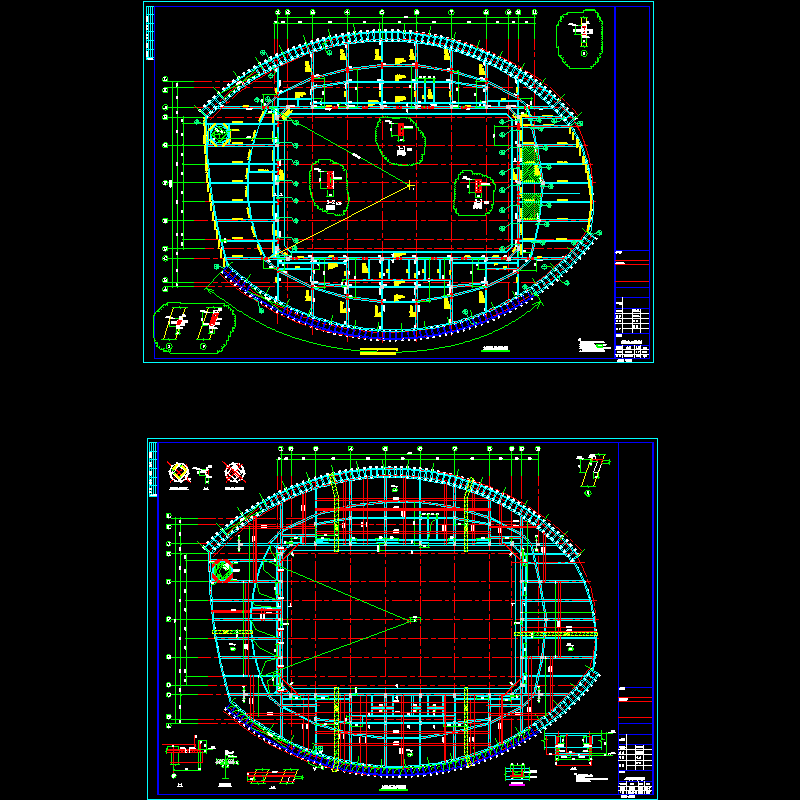

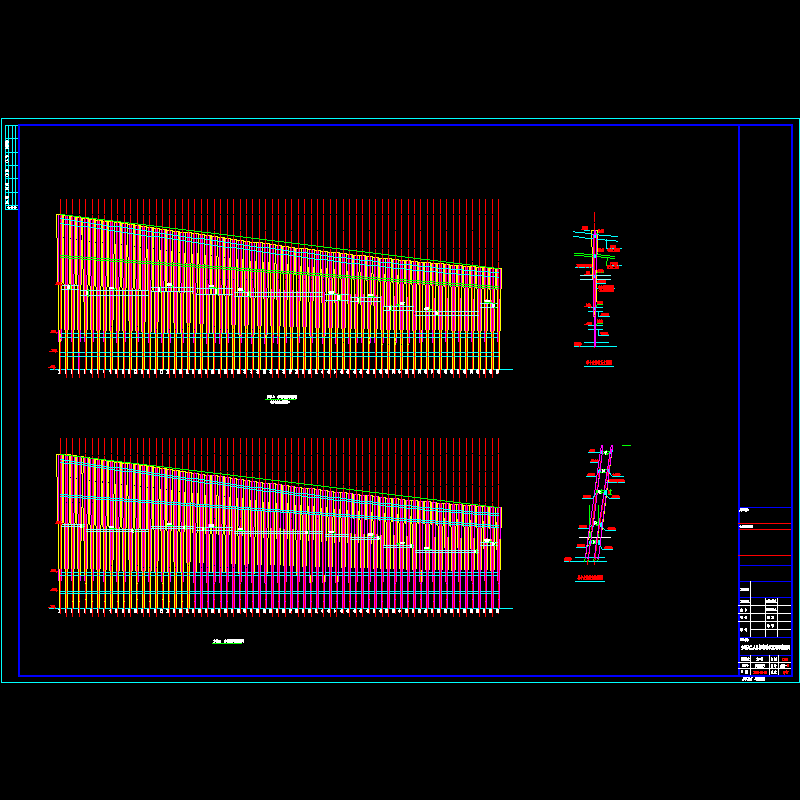

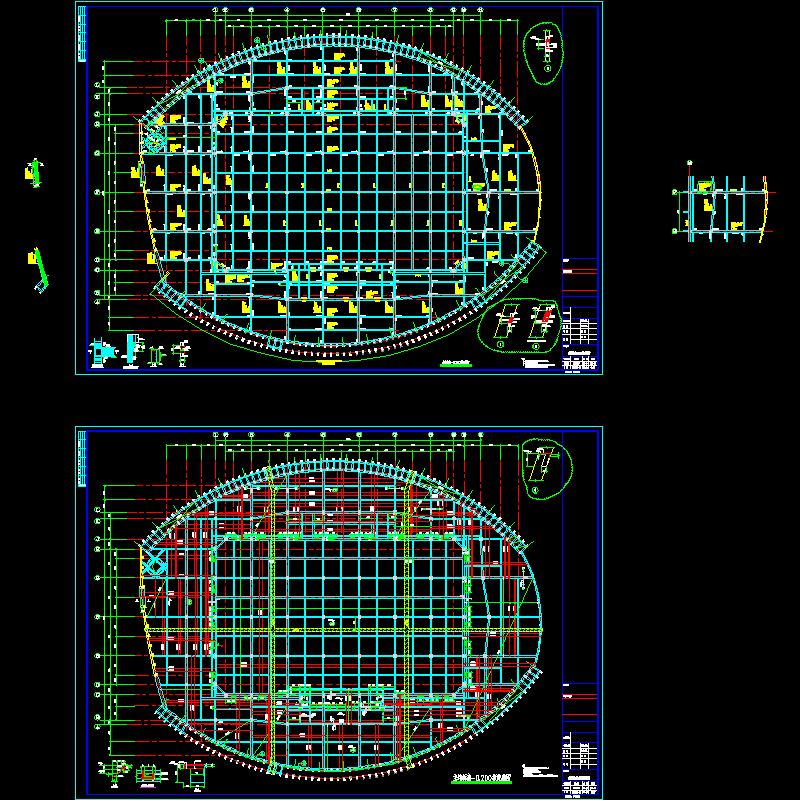

结构工程说明书、体育馆三维示意图、基础梁平面布置图、基础底板平面布置图、通风地沟平面图、1、2号汽车坡道大样图、基础详图、出口台阶配筋图、主馆AA、AB轴线斜柱及环梁配筋图、主馆AC、AD轴线斜柱及环梁配筋图、副馆斜柱及斜柱顶环梁配筋图、主馆梁配筋图、主馆看台梁平面布置图、主馆看台梁模板图、主馆看台梁节点详图、主馆屋面桁架上弦及上腹杆布置图、主馆屋面桁架下弦及斜腹杆布置图、主馆屋面桁架下弦内索结构布置图、桁架详图、主馆屋面檩条布置图、主馆幕墙钢结构布置图、主馆雨棚张弦梁布置图、主馆雨棚张弦梁详图、主馆雨棚张弦梁支座节点图、副馆柱 平面布置图 、副馆斜柱及斜柱顶环梁配筋图、副馆轴线斜柱及环梁模板图、副馆梁配筋图、副馆板配筋图、副馆预应力梁详图、副馆屋面钢结构布置图、钢柱支座节点详图、LT结构图、室内坡道结构图、地下室外墙留洞图共67张图纸。
