高层商业住宅综合建筑群通风防排烟系统设计CAD施工大样图(人防设计)

  • 设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度:高层建筑
  • 地上层数:33层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:118张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目地址:浙江

附件详情

一、项目概要:

该项目为浙江省一大型商业住宅建筑楼群,地上三十三层,地下一层。图纸内容包含设计施工说明,主要设备材料表及图例,正压送风剖面图,正压送风布置平面图,屋面送风机布置平面图,人防通风设计说明,防空地下室超压测量管安装图,人防送排风系统流程图,地下室平时排烟通风平面图,地下室战时通风平面图,人防口部通风大样图等...

二、设计范围

1.高层正压防烟设计;2.电梯机房排风;3.配电房排风。

三、内容设计

设计图中所注风管的标高,对于圆形时,以中心线为准;对于矩形或方形,以风管顶为准。风管材料采用镀锌钢板制作,厚度及加工方法按(GB50243-2002)的规定确定。当设计图中未标出测量孔位置时安装单位应根据调试要求在适当的部位配置测量孔。穿越沉降缝或变形缝的风管两侧,以及与通风机进出口相连处应设置长度为200-300mm的防火软
接,软接的接口应牢固和严密。管上可拆卸接头不得设置在墙体或楼板内...

各排风排烟及正压送风井内壁必须平整光滑,确保不漏气。
配电房、电梯机房通风设计:配电房排风量是6-48/h,电梯机房通风换气次数10-15次/h计。

四、消防

本单体的防烟楼梯间可以自然排烟,无需设置机械正压送风防烟系统。单体均为33层,需采用分段送风的方式。-1F~16F为下段,17F~33F为上段。单体的每层合用前室和楼梯间前室均设有机械正压送风防烟系统...

地下室平时排烟通风平面图二

地下室战时通风平面图

2#楼一层正压送风布置平面图

6#楼一层正压送风布置平面图

7#楼一层正压送风布置平面图

8#楼一层正压送风布置平面图

1#楼一层正压送风布置平面图

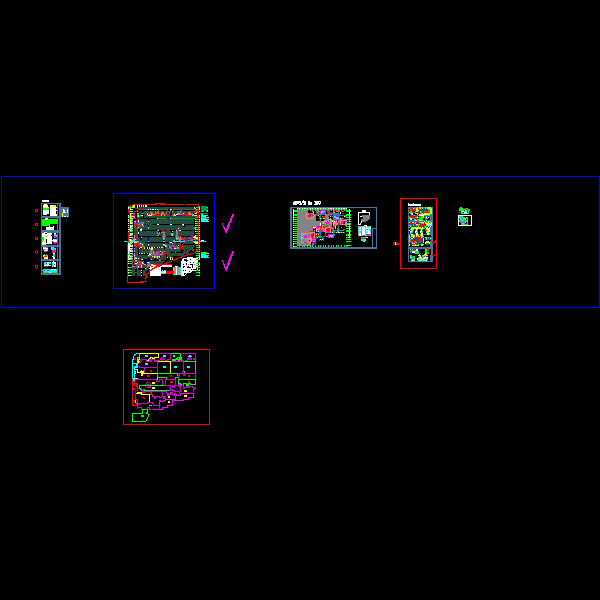

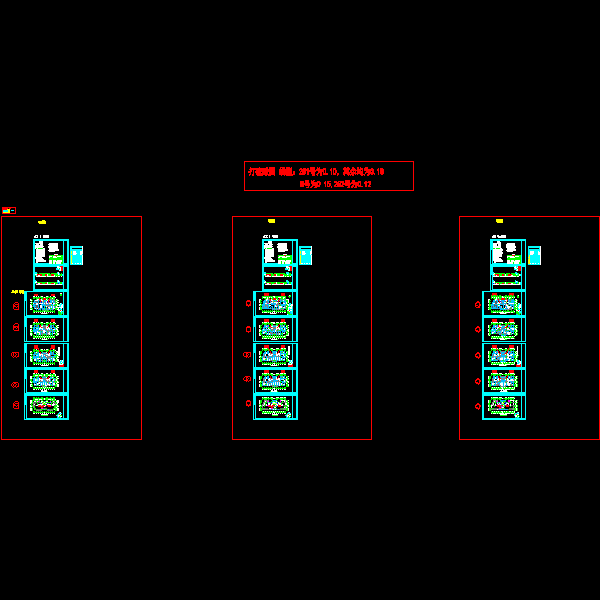

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 新桥1#2#楼通风施15.11.15_t8_t3.dwg
    新桥1#2#楼通风施15.11.15_t8_t3.dwg
  • 新桥1#2#楼通风施15.11.15_t8_t3_recover_改7109.dwg
    新桥1#2#楼通风施15.11.15_t8_t3_recover_改7109.dwg
  • 新桥3~5#楼通风施15.11.15.dwg_t3.dwg
    新桥3~5#楼通风施15.11.15.dwg_t3.dwg
  • 新桥6~8#楼通风施15.11.18.dwg_t8_t3.dwg
    新桥6~8#楼通风施15.11.18.dwg_t8_t3.dwg
  • 新桥地下室通风施(审图修)16.01.25_t8_改1453.dwg
    新桥地下室通风施(审图修)16.01.25_t8_改1453.dwg
以上是部分截图,请下载附件后查看完整高清内容
