2号专家公寓

一．设计范围：

1．该资料范围包括1#专家公寓楼的室内给水排水系统。

2．室外部分的给排水等管道系统由总体统一另行设计。

二．管道系统：

该项目设有生活给水系统、生活污废水系统等。

1．生活给水系统：

1)．该项目生活用水接自泵房生活给水加压管网；入户处水压0.35MPa。

2)．该项目最高日用水量为31.5m3/d，最大时用水量为3.02m3/h。

3)．给水方式：

该项目生活用水由设于基地独立泵房内的生活泵加压供给,入户处水压0.35MPa。

2．生活污、废水系统：

1)．该项目最高日生活污、废水量28.35m3/d，最大时生活污、废水量2.72m3/h。

2)．该项目污、废水排水采用合流制。不设专用通气立管。均采用重力流排水。

4．雨水系统：

1)．屋面雨水采用重力流系统，采用87型雨水斗，外排水。设计重现期采用5年。溢流系统设计重现期取50年。雨水外排，详见建筑图。

5．消火栓给水系统：

1)．该项目不设消火栓系统。

7．移动式灭火器:

1)．每层楼梯处设置手提式磷酸铵盐干粉灭火器。

2)．配电间、弱电间、机房内设置3kg手提式磷酸铵盐干粉灭火器。

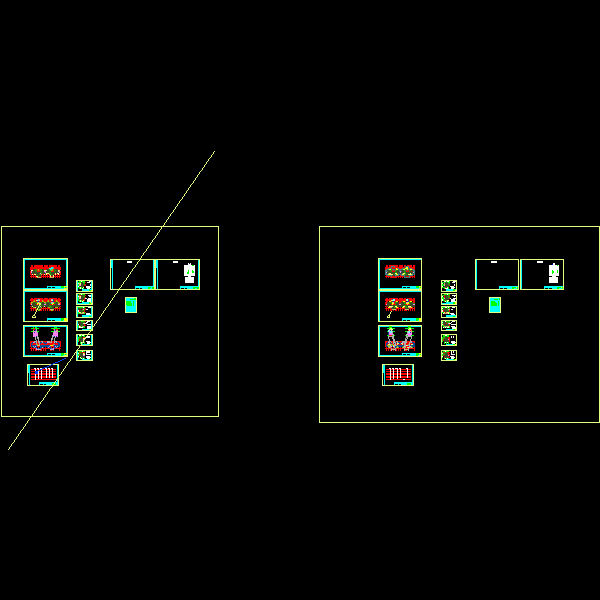

三、图纸展示

二~五层给排水平面图

给水原理图

一层给排水平面图

雨水原理图
