临近既有轻轨16米深基坑支护初步设计方案设计CAD大样图（三套方案）

附件详情

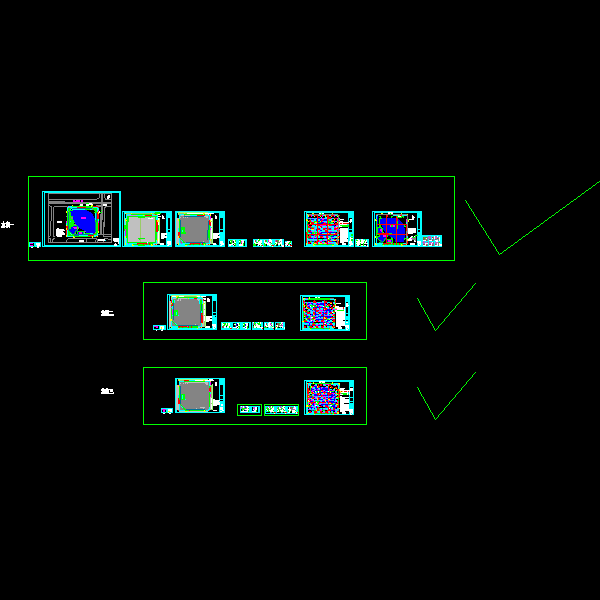

该项目基坑周长约1000米，开挖面积63000平米，基坑开挖深度15.95米。基坑临近既有轻轨线路，基坑侧壁安全等级为一级。该附件为基坑支护方案设计，包括三个方案全套图纸。
【总体方案】
本方案采用顺作法施工，支护方式采用双排桩结合坑内留土 角撑的支护方式。
地下水处理采取不落底式竖向止水帷幕 分区抽水 坑内深井降水 真空管井降水（必要时坑内设置轻型井点降水）。
方案一：
放坡土钉 1200@1500支护桩 三道角撑 650mm厚TRD工法墙止水帷幕
放坡土钉 1200@1500支护桩 三道角撑 3850@600搅拌桩止水帷幕
放坡土钉 双排桩支护 坑内留土 搅拌桩加固 钢管支撑
……
28张，编制于2013年。
