m四孔框架中桥竣工CAD大样图(附施工总结)

  • 位置:浙江
  • 编制时间:2009
  • 跨径大小和多跨总长:63.72mm
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

该桥为新建交通中桥,全桥长63.72m
孔跨为(8 14.5 14.5 8)m
横向总长度14.9m,分为两节(5.57 0.03 9.3)
框架顶平米798.8平方米;所处位置为市规划道路
基础采用PHC500-B型管桩,线路加固采用D型便梁
基坑支护采用钻孔灌注桩;框架主体为C40耐久钢筋混凝土;
出入口采用U型槽。
荷载标准:铁路荷载为中—活载
道路净空:机动车道净高≥5.0m;人行道净高≥2.5m

……
施工方法:
1)按设计要求采用D24便梁对行车线路进行加固,钢轨桩防护;
2)原设计图中对基坑支护无设计方案,考虑本桥基坑开挖深度较深,XX地区地下水位较高,支护采用钻孔桩及搅拌桩防护,确保基坑和周边建(构)物安全;开挖方式为人工配合挖掘机施工,基底设集水坑,用污水泵抽水;
3)结构混凝土采用清水混凝土工艺;模板选用定型整体钢模及异型钢模,螺杆对拉; 钢筋工程 采用机械加工人工绑扎,14毫米以上钢筋采用机械连接或焊接;
4)混凝土由搅拌站集中拌合,混凝土罐车运输,泵送入模。
施工顺序:施工顺序为:既有线路加固→施工Ⅱ线框架与附属工程→铺Ⅱ线轨道、Ⅱ线线路加固及开通→施工既有线下框架与附属工程。
……
稿件包括:
立交桥施工小结
目录
封面
设计说明
工程数量表
桥址平面图
全桥布置图3
线路加固设计图5
钻孔桩支护大样图
支护钻孔桩钢筋布置图2
便梁支墩设计图2
1-8.0m框架钢筋布置图
1-14.5m框架钢筋布置图
承台钢筋布置图
……
共计20张

桥址平面图

钻孔桩支护大样

便梁支墩设计图

8.0m框架钢筋布置图

支护钻孔桩钢筋布置图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 00-封面.dwg
    00-封面.dwg
  • 00-目录.dwg
    00-目录.dwg

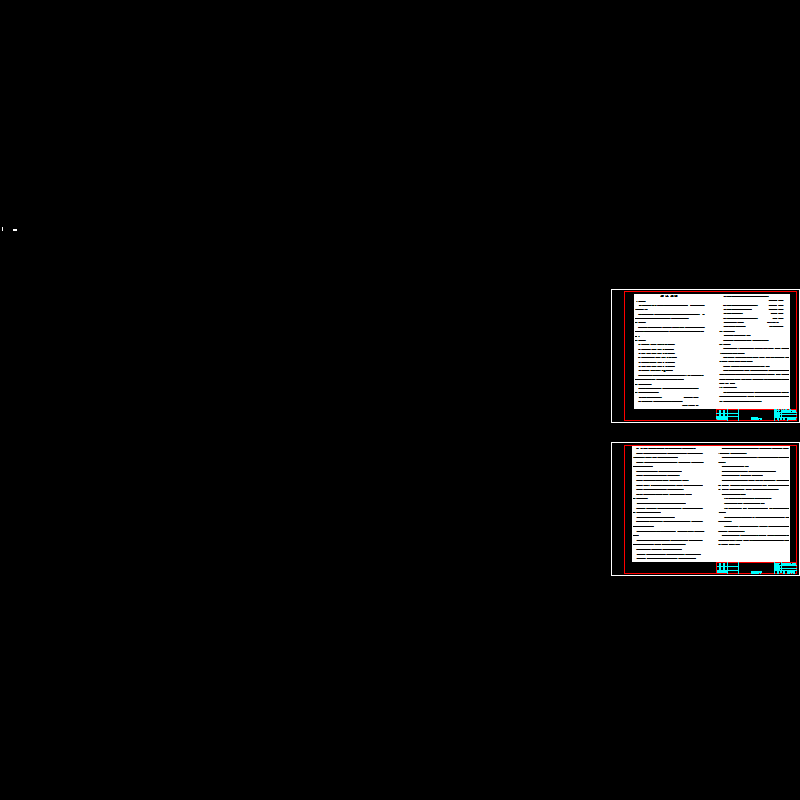

  • 01~02-设计说明2.dwg
    01~02-设计说明2.dwg
  • 01~02-设计说明yh.dwg
    01~02-设计说明yh.dwg

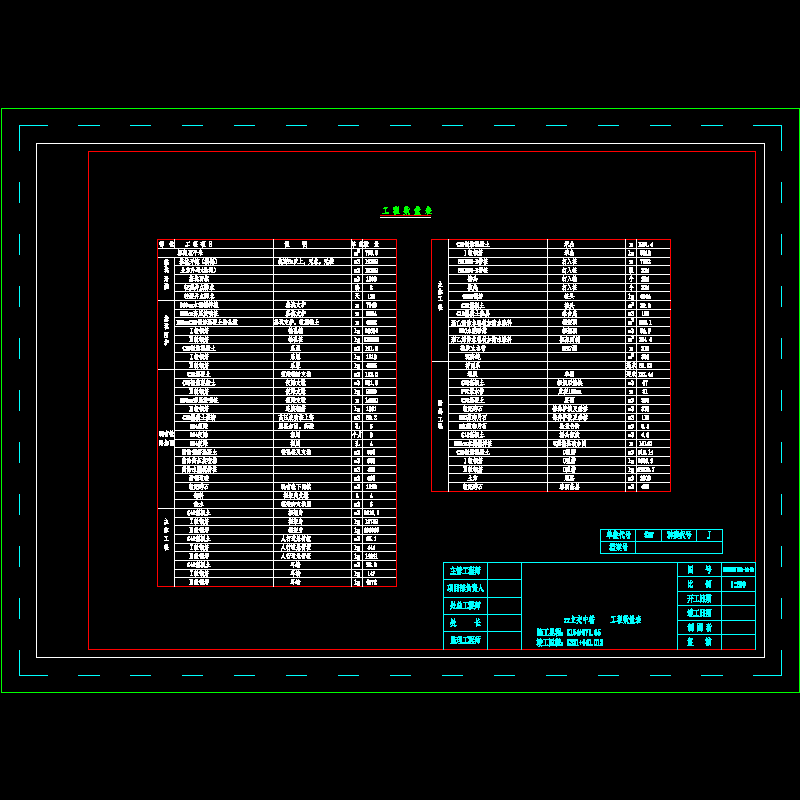

  • 03-工程数量表.dwg
    03-工程数量表.dwg
  • 04-桥址平面图.dwg
    04-桥址平面图.dwg
  • 05~07-全桥布置图.dwg
    05~07-全桥布置图.dwg
  • 08~12-线路加固.dwg
    08~12-线路加固.dwg
以上是部分截图,请下载附件后查看完整高清内容
