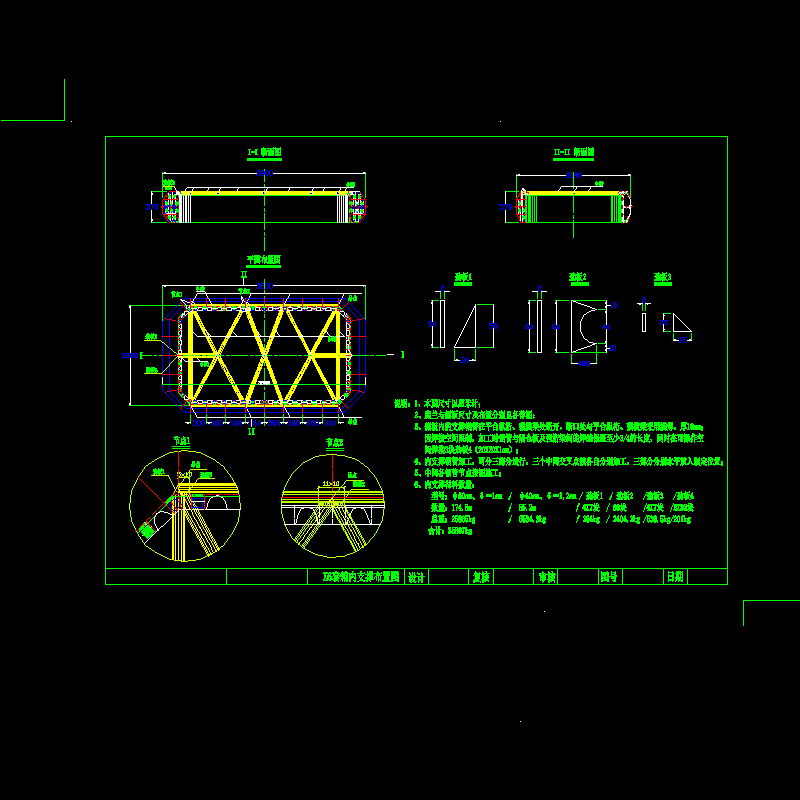

东海大桥海中承台施工套箱设计整套CAD图纸

附件详情

本套箱为桁架结构，如按片、块、节段、整体组拼工艺顺序加工制作，底兰设计图可作为编制工艺方案、备料依据，但不能直接按图施工，底兰主次桁架片间的距离及其相关尺寸，要按承台基坑成孔后实测桩位（X、Y）及倾斜度进行调整，底兰加工尺寸必须是最后调整尺寸。因此，加工制作套箱时，将底兰作为拼装台座，并应符合下列程序要求：在符合误差标准的，方便加工制作的台座基础上铺设（并焊接）底兰面板，在面板上定出纵横十字线和按实测桩位数据各桩开孔位置，然后按各开孔位置和调整后的底兰结构尺寸，在底兰面板上定出主次桁位置，并组拼各主次桁架。

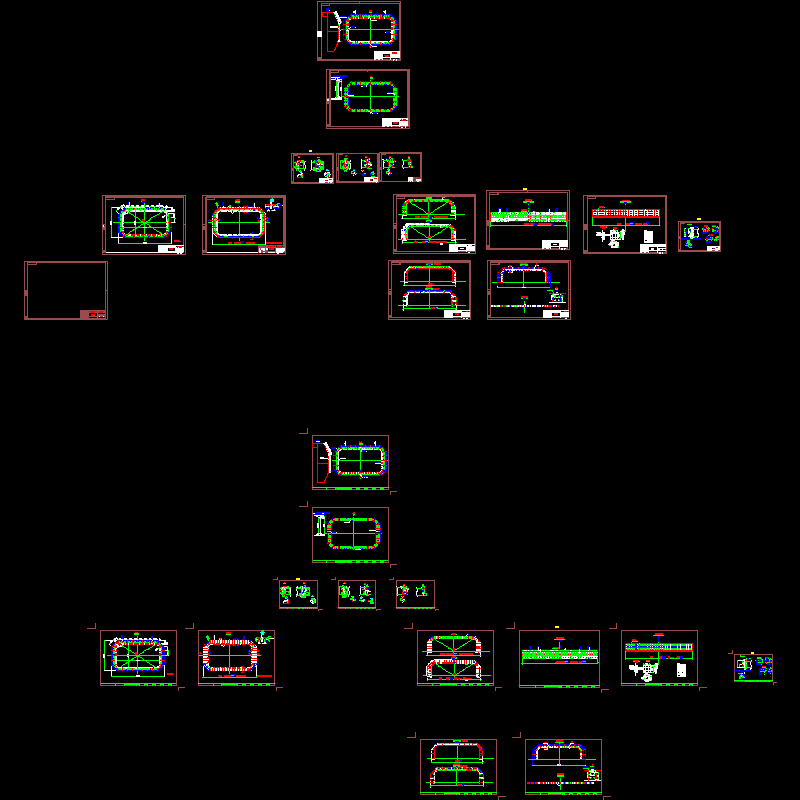

共有图纸33张，具体不在此列举，见稿件内部
