单层局部2层门式刚架售楼部结构CAD施工图纸

附件详情

工程简介：该项目建筑结构形式为单层局部二层门式钢架，纵向主要柱距6.0米，砌体施工质量等级B级。抗震设防类别丙类，抗震设防烈度按7度设计。

该资料包含：

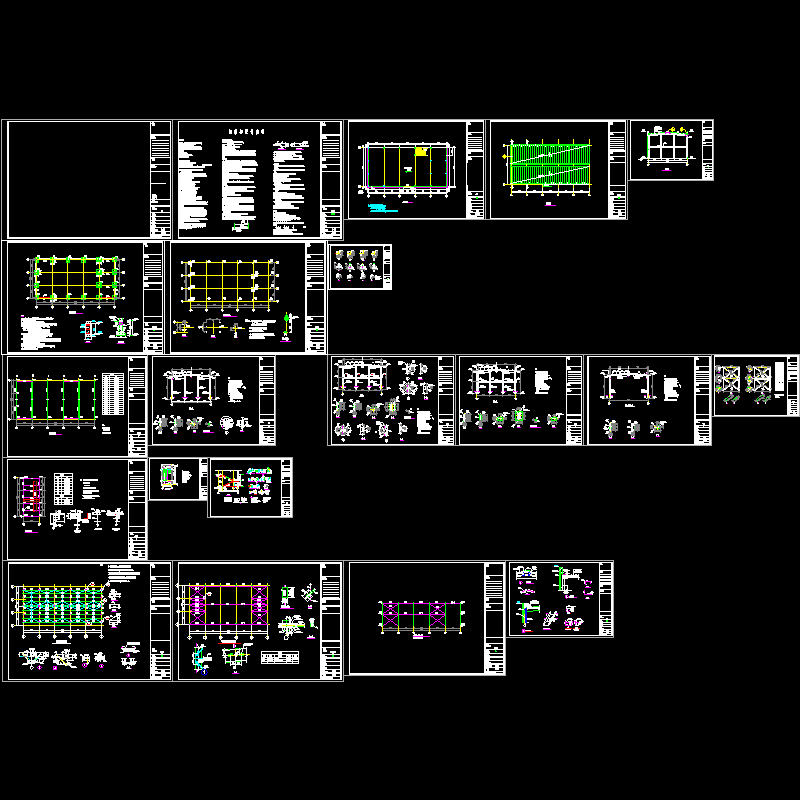

设计说明、平面图、屋顶平面图、剖面图、基础布置图、锚栓布置图、基础详图、结构平面图、钢架图、柱间支撑图、二层夹层图、楼梯平面图、 楼梯详图 、檩条布置图、屋面结构布置图、柱间支撑图、节点图共20张图纸。
