7层大型娱乐场所建筑给排水CAD施工图纸

资料简介
赚取积分

设计说明：有
建筑类别：商业,娱乐
地上层数：6层
地下层数：1层
图纸设计深度：施工图
设计年代：近代
地下室用途：商业,其它
生活供水设计：生活给水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：25
大样节点：泵房,卫生间

附件详情

资料目录、图例、设计说明
地下室、3~5层、屋面消火栓管道系统图
消防喷淋、消防泵房系统图
地下室管道改造平面图
三层消火栓布置平面图
四层消火栓布置平面图
五层消火栓布置平面图
三层消防喷淋平面图
酒吧隔层消防喷淋平面图
四层消防喷淋平面图
五层消防喷淋平面图
屋面消防给水平面图

附件详情

工程为一娱乐场所建筑，建筑共计7层（含地下室一层），建筑高度为29.4米，建筑面积为24500平米；
该项目建筑3-5层为业主所有，建筑面积为10500平米，主要使用功能为：KTV歌厅，建
筑使用性质为娱乐场所，建筑消防划归已一类高层建筑；
设计内容：3~5层喷淋、消火栓系统；屋面管道系统。
编制于2008年，共计12张图纸；

五层消火栓布置平面图

酒吧隔层消防喷淋平面图

消火栓给水系统图

消防喷淋、消防泵房系统图

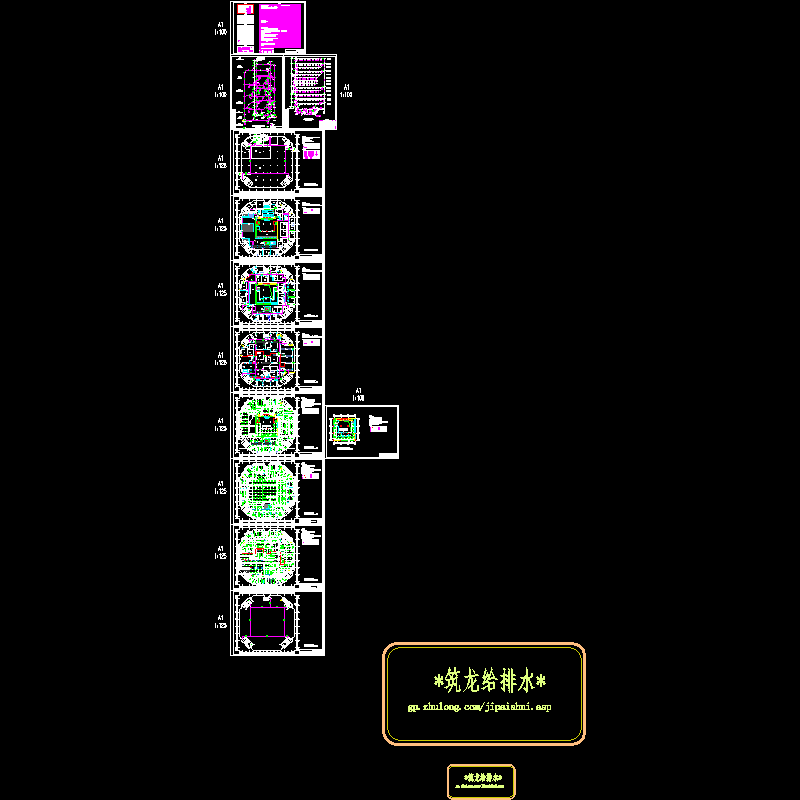

以下是附件的其中一部分截图，共1张，您也可以搜索更多您想要的资源

第 1 张图

以上是部分截图，请下载附件后查看完整高清内容
