6层大型娱乐场所建筑给排水CAD图纸(地下室管道)

  • 附件设计说明:有
  • 建筑类别:商业,娱乐
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 地下室用途:商业,其它
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):25
  • 大样节点:泵房,卫生间

附件详情

  • 资料目录、图例、设计说明
  • 地下室、3~5层、屋面消火栓管道系统图
  • 消防喷淋、消防泵房系统图
  • 地下室管道改造平面图
  • 三层消火栓布置平面图
  • 四层消火栓布置平面图
  • 五层消火栓布置平面图
  • 三层消防喷淋平面图
  • 酒吧隔层消防喷淋平面图
  • 四层消防喷淋平面图
  • 五层消防喷淋平面图
  • 屋面消防给水平面图

附件详情

工程为一娱乐场所建筑,建筑共计7层(含地下室一层),建筑高度为29.4米,建筑面积为24500平米;
该项目建筑3-5层为业主所有,建筑面积为10500平米,主要使用功能为:KTV歌厅,建
筑使用性质为娱乐场所,建筑消防划归已一类高层建筑;
设计内容:3~5层喷淋、消火栓系统;屋面管道系统。
,共计12张图纸;

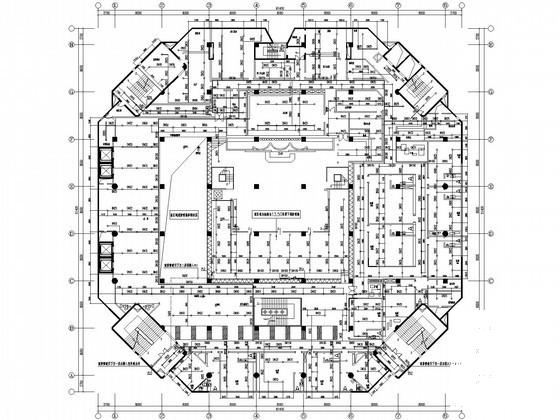

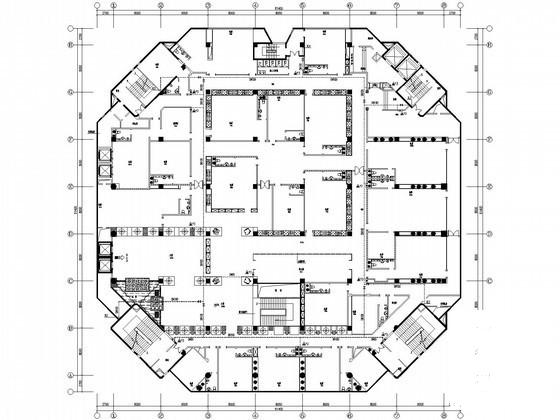

五层消火栓布置平面图

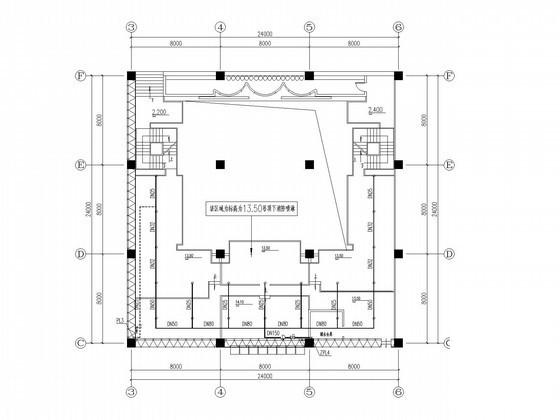

酒吧隔层消防喷淋平面图

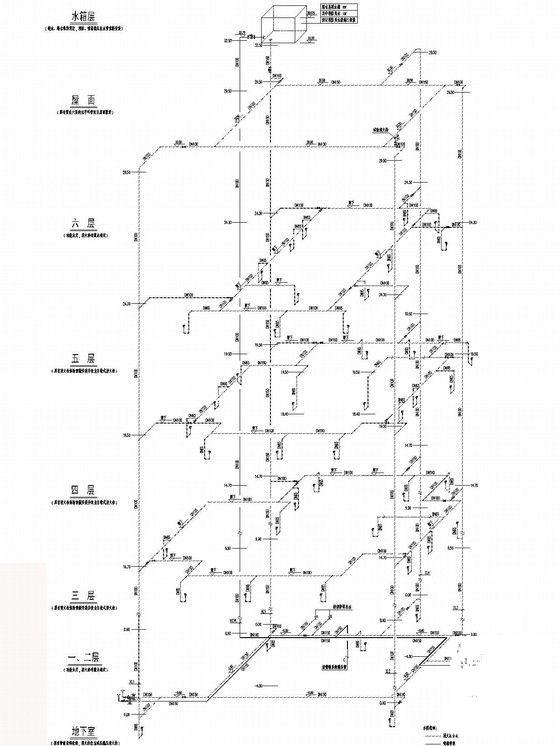

消火栓给水系统图

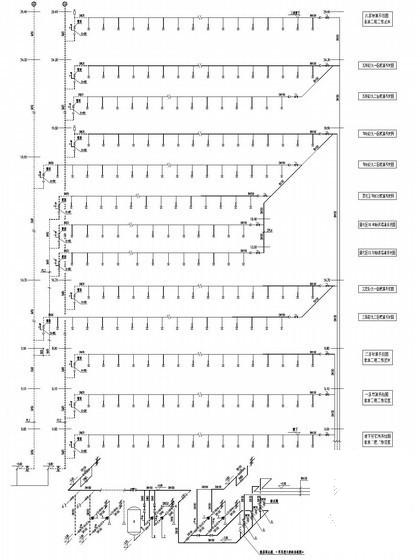

消防喷淋、消防泵房系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 6层大型娱乐场所建筑给排水CAD图纸(地下室管道) - 1
    第 1 张图
  • 6层大型娱乐场所建筑给排水CAD图纸(地下室管道) - 2
    第 2 张图
  • 6层大型娱乐场所建筑给排水CAD图纸(地下室管道) - 3
    第 3 张图
  • 6层大型娱乐场所建筑给排水CAD图纸(地下室管道) - 4
    第 4 张图
  • 6层大型娱乐场所建筑给排水CAD图纸(地下室管道) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
