9层星级宾馆给排水全套CAD施工图纸

  • 设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度:高层建筑
  • 建筑面积:7200平方米
  • 地上层数:9层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 大样节点:水箱,水泵,卫生间,集水坑,阀门管件
  • 热水供应方式:集中热水供应
  • 项目地址:北京

附件详情

  • 目录
  • 给排水设计说明
  • 地下室给排水平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三~八 层给排水平面图
  • 九层给排水平面图
  • 屋面给排水平面图
  • 给水系统图
  • 热水系统图
  • 排水系统图
  • 卫生间详图
  • 客房卫生间给排水详图

附件详情

该项目位于北京,该建筑改建为宾馆,共9层带地下室,建筑面积7200m2,建筑体积21500m3。设计内容:1.红线范围内给水、热水和排水系统。2.该项目标高以米计,管径以毫米计。给水管.消防管为管中心标高,排水管为管内底标高。
编制于2010年,共14张图。

地下室给排水平面图

卫生间04给排水详图

热水系统图

给水系统图

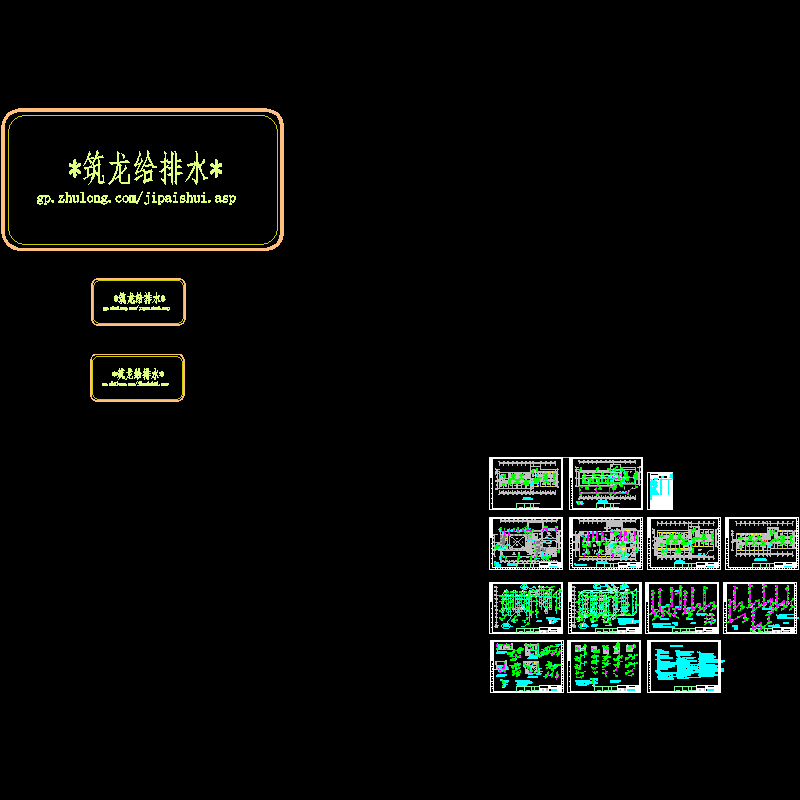

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
