14层酒店综合楼暖通CAD施工图纸

  • 设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度:高层建筑
  • 地上层数:十四层
  • 地下层数:一层
  • 图纸设计深度:施工图
  • 设计内容:空调,通风,防排烟,机房
  • 冷热源:溴化锂吸收式机组
  • 空调系统:全空气系统,空气-水系统
  • 项目地址:重庆
本建筑位于重庆市,为14层高层民用建筑。地下1层机房,地上1~3层为营业厅,4层为保龄球馆,5层为餐厅,6层为设备层,7~14层为高级客房,顶层为水箱间。该资料负责暖通部分。
空调系统的划分:
本建筑公共部分采用全空气系统,气流组织形式为上送上回;标准层采用风机盘管加新风系统,气流组织形式为侧送侧回;地下室设送排风系统,冬夏季均利用室外空气通风。厨 房、保龄球场及卫生间均设机械排风。
地 下 室 通 风 平 面 图

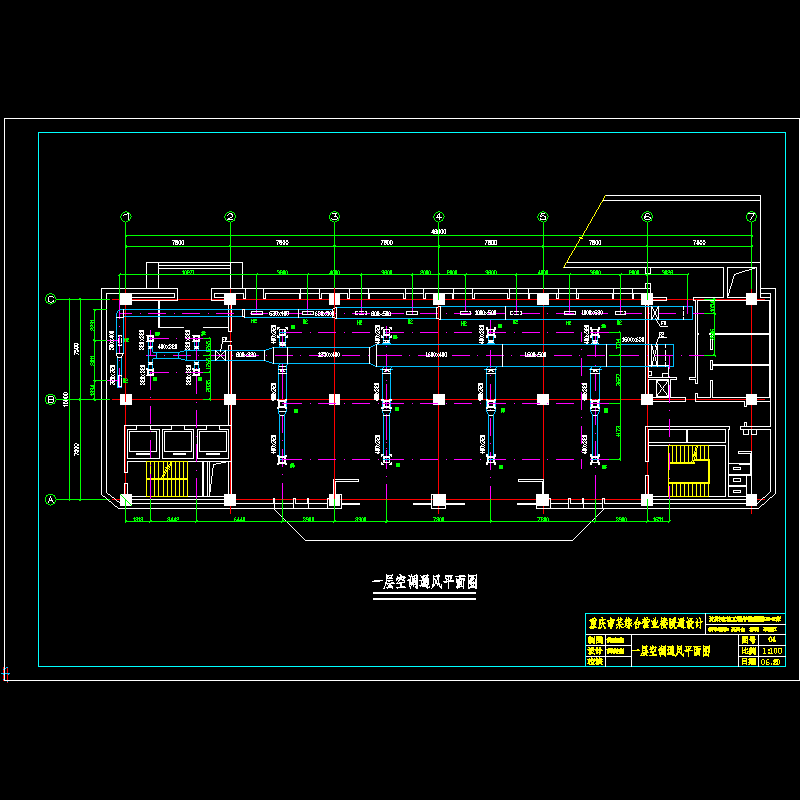

一层空调通风平面图
制 冷 机 房 平 面 图
空 调 机 房 流 程 图
空调水系统轴测图
空调机房平、剖面图
以下是附件的其中一部分截图,共12张,您也可以 搜索 更多您想要的资源

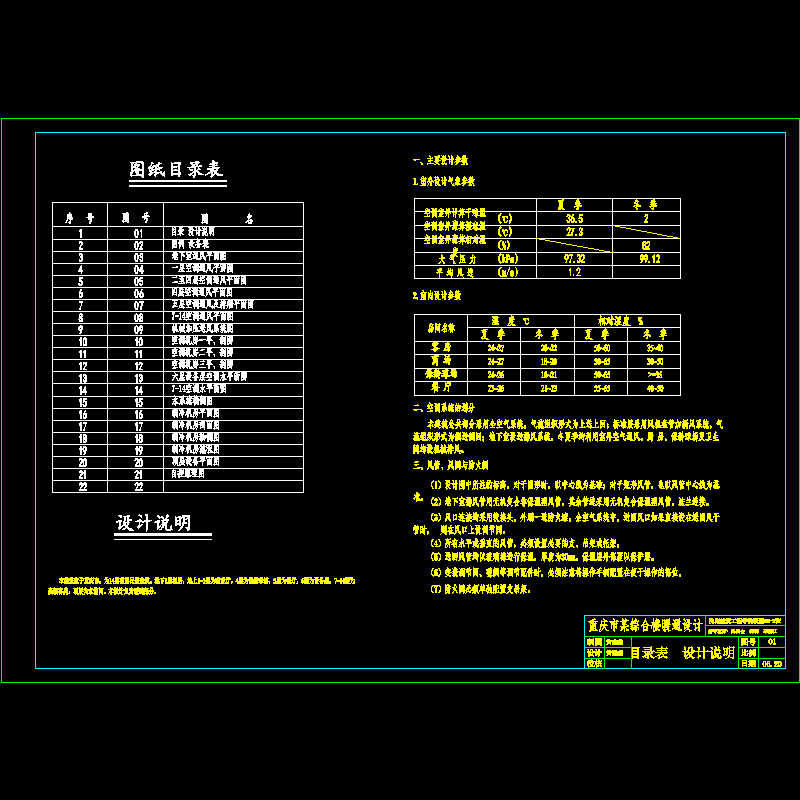

  • 1.目录 设计说明.dwg
    1.目录 设计说明.dwg
  • 2.图例 设备表.dwg
    2.图例 设备表.dwg
  • 3.地下室通风平面图.dwg
    3.地下室通风平面图.dwg
  • 4.一层空调通风平面图.dwg
    4.一层空调通风平面图.dwg

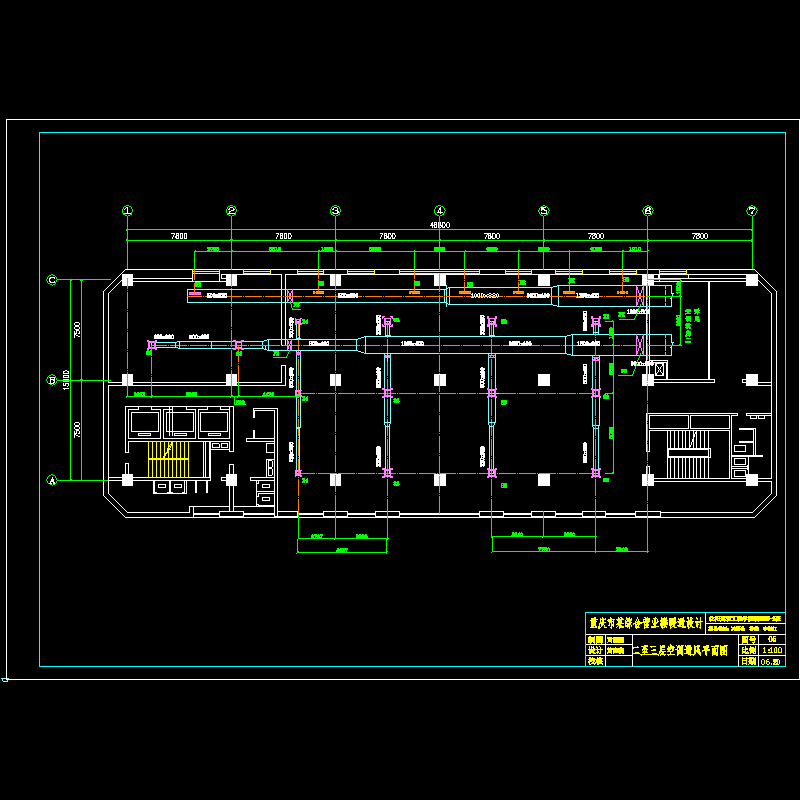

  • 5.二至三层空调通风平面图.dwg
