2层别墅暖通CAD施工图纸

该附件为青岛别墅暖通施工图纸。

一、供暖设计说明,材料选择及基本作法要求

1.该项目地板辐射加热管道采用20的耐高温聚乙烯(PE-RT) 管材,或是交联聚乙烯(PEX) 管材

2.辐射用管设于面层内部分不得有接头,不应有上下凹凸和轴向扭曲现象,弯曲半径不得小于5D（D为管外直径 )

3.管材固定时,固定点的间距,直管段不应大于700mm弯曲管段不应大于350mm。

4.地暖管距外边墙为150mm.与外墙、柱的交接处,应填充厚度大于10mm的软质闭孔泡沫塑料.

5.地面辐射区域地板面积超过30平方米或边长超过6m时,填充层应设置间距小于6m宽度大于6mm的伸缩缝,

6.缝中填充弹性膨胀材料,管材穿越伸缩缝(墙)时,应设长度不小于400mm的柔性套管。

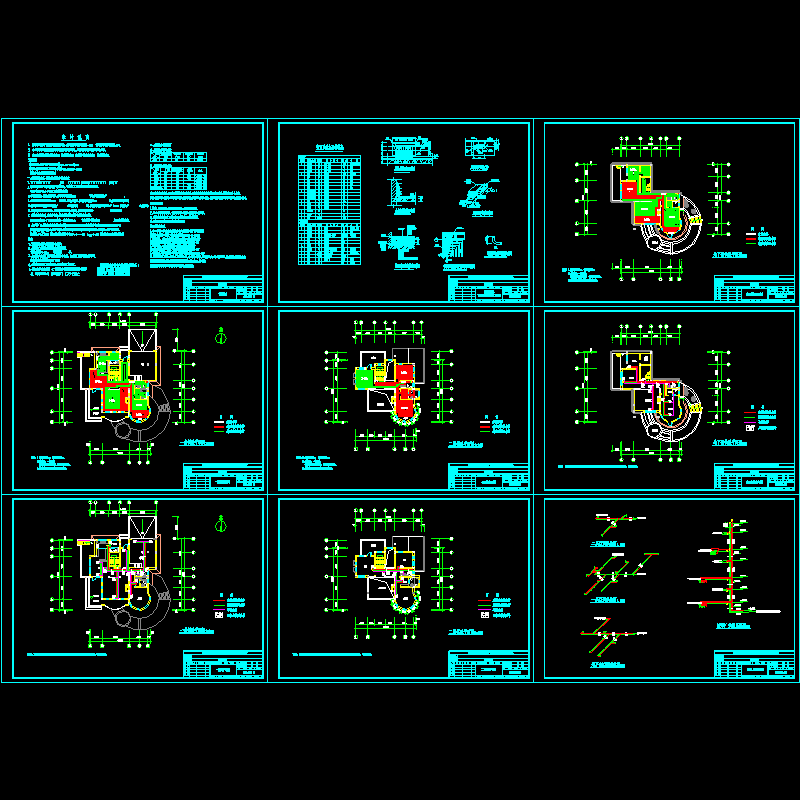

图片展示：

风机盘管安装示意图

地下室供暖平面图

空调系统图
