社区公园周边配套交通工程CAD施工大样图设计

该资料为 社区公园周边配套交通工程施工图设计， 内容完整且图片丰富，非常值得下载学习！

资料概况：横一路道路为城市次干路，设计速度30km/h，全长约261m，规划红线宽度22m，双向四车道；纵四路道路为城市支路，设计速度20km/h,全长约971m，规划红线宽度16m，双向两车道。本次交通工程设计主要内容为横一路和纵四路道路交通标志标线、交通信号控制系统、电子警察系统以及道路监控系统。道路建设标准如下表，交通量饱和设计年限次干路为15年，路面结构设计年限为10年，桥涵设计荷载采用公路I级，人群荷载3.5kn/m2,路面设计荷载采用标准轴载BZZ-100，地震烈度为6度，构造设防。

......

相关图片：

交通标志标识大样图

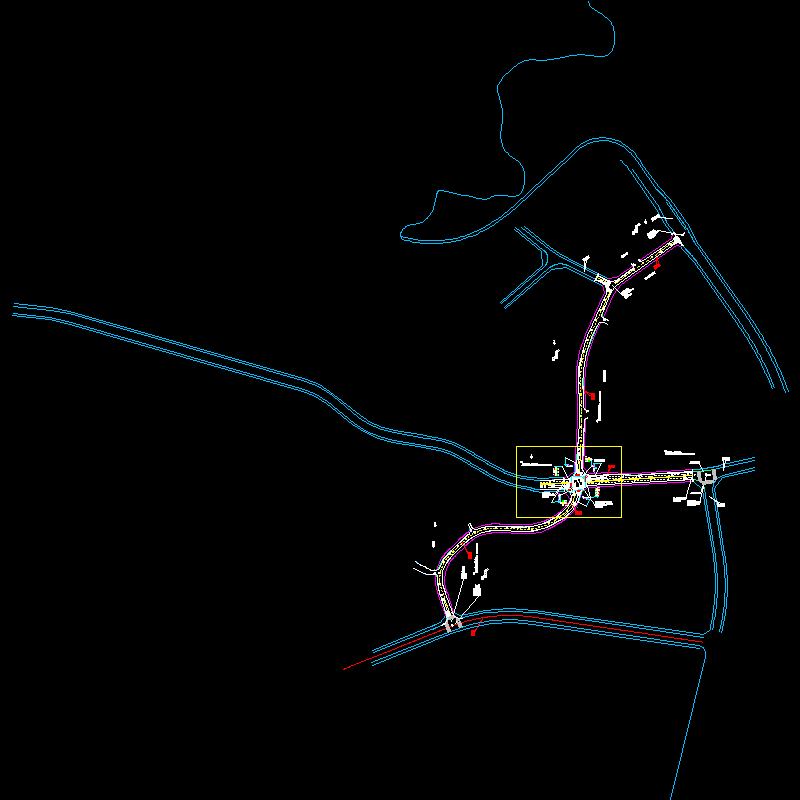

交通信号设施平面图

交通标线大样图

单柱式标志设计图

悬臂式标志结构图

信号灯灯杆安装图
