11层病房楼消防改造给排水施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度:多层建筑
  • 建筑结构形式:其他结构
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,稳压泵
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,泵房
  • 项目地址:上海

附件详情

  • 设计说明
  • 资料目录
  • 总平面示意图
  • 地下一层消火栓喷淋图
  • 一层消火栓喷淋图
  • 二层消火栓喷淋图
  • 三至六层消火栓喷淋图
  • 七层消火栓喷淋图
  • 八层消火栓喷淋图
  • 九层消火栓喷淋图
  • 十层消火栓喷淋图
  • 十一层消火栓喷淋图
  • 屋顶水箱布置图
  • 泵房详图
  • 消火栓系统原理图
  • 3号楼消火栓系统图
  • 自动喷淋给水系统原理图
  • 设备材料清单

附件详情

项目概要:该项目位于上海,该项目以病房为主,地下室为病房(现空置),一层为挂号,发药等配套用房,二层为门诊,3~11层为病房。先设置了室内消火栓系统和应急照明,屋顶设有生活和消防公用的水箱。原有市政一路DN100进水,新增一路DN150市政进水,仅地下室走道设置了喷淋。
设计范围:消火栓系统 喷淋系统
编制于2014年,共计18张图纸

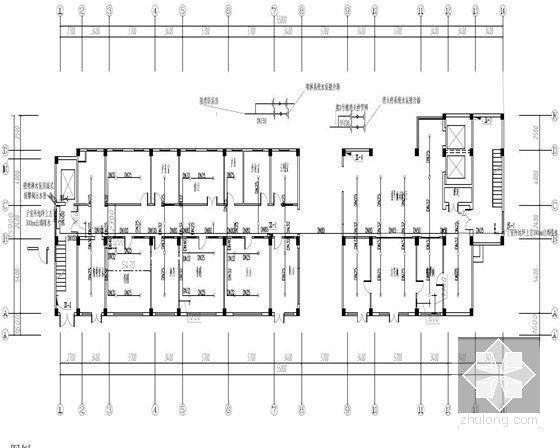

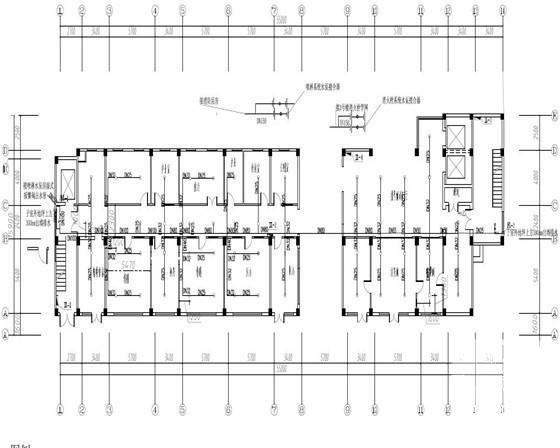

一层喷淋消火栓图

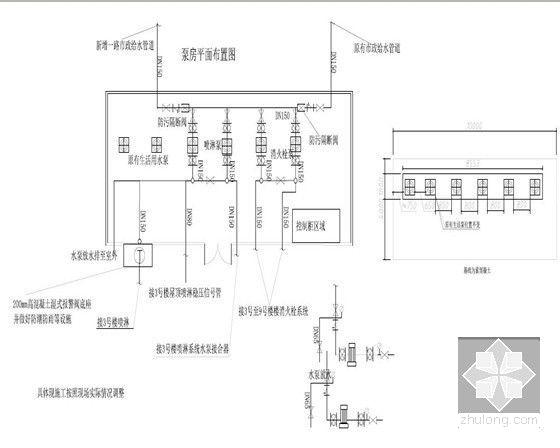

泵房布置图

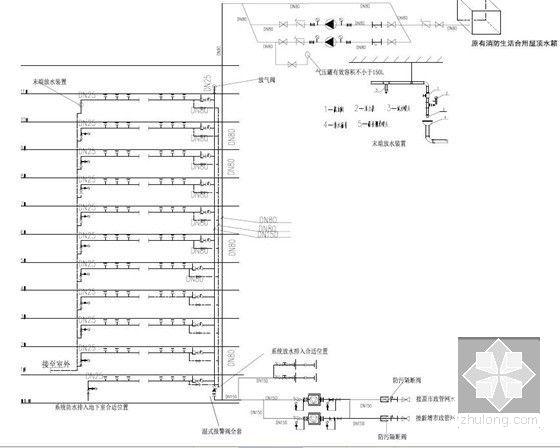

自动喷淋系统原理图

3号楼消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 11层病房楼消防改造给排水施工图纸 - 1
    第 1 张图
  • 11层病房楼消防改造给排水施工图纸 - 2
    第 2 张图
  • 11层病房楼消防改造给排水施工图纸 - 3
    第 3 张图
  • 11层病房楼消防改造给排水施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
