30m宽城市次干道工程完整设计CAD图纸(55张平纵横人行道)

项目概要:    道路全长3621.959米,为城市次干道,横断面具体设置为:道路全宽30米,横断面为:4.5米(绿化带) 2.0米(人行道) 3.0米(绿化带) 14.0米(车行道) 3.0米(绿化带) 2.0米(人行道) 4.5米(绿化带)。    该资料的主要内容包括:平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、人行道上的树穴、无障碍通行设施、交叉口设计。   ......   设计于2009年,共55张CAD设计图。

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

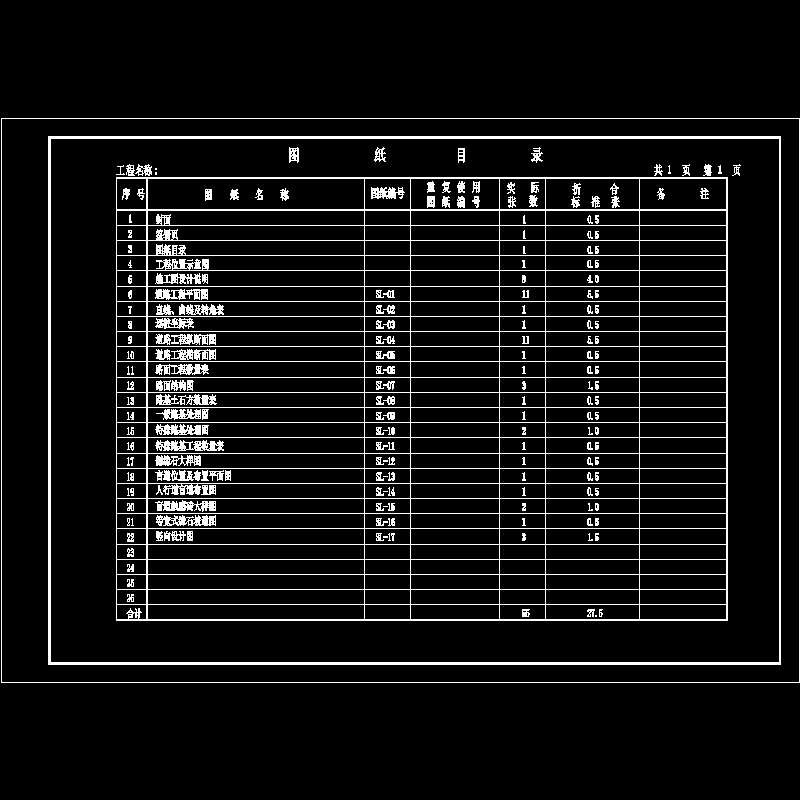

  • 001封皮、目录.dwg
    001封皮、目录.dwg

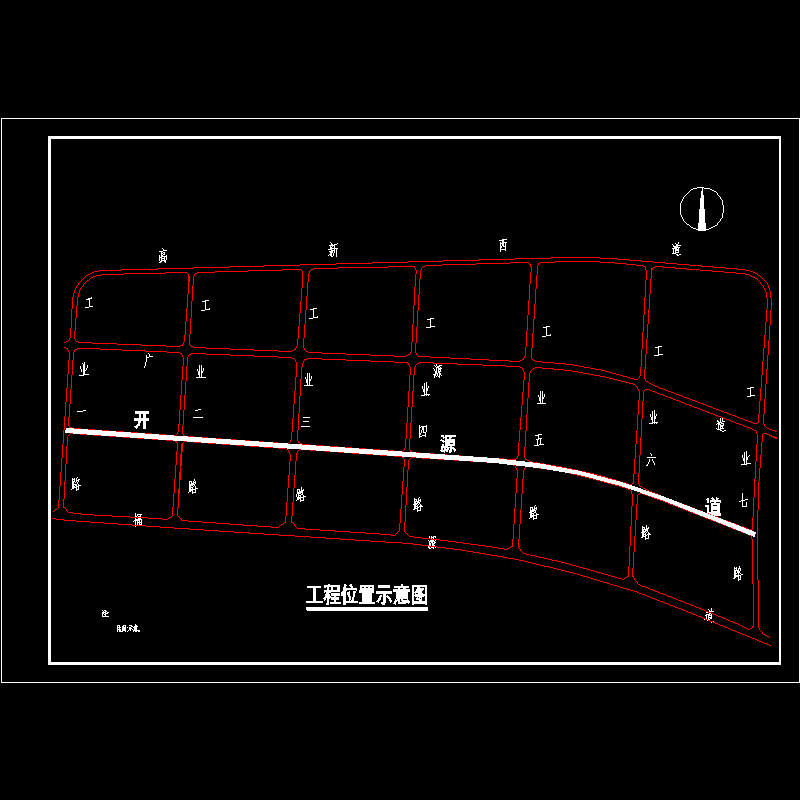

  • 003工程位置示意图.dwg
    003工程位置示意图.dwg

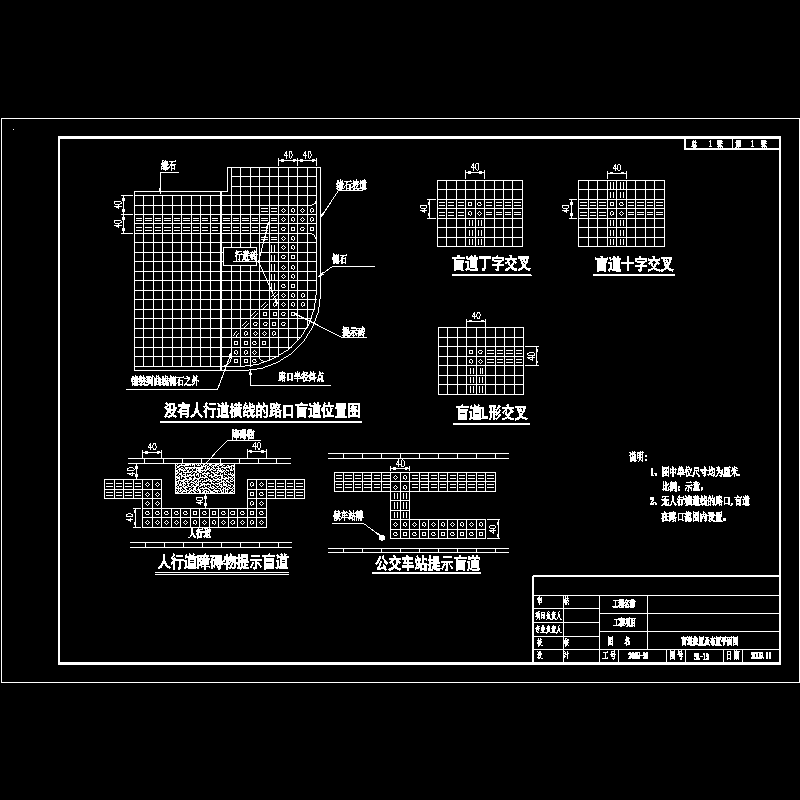

  • sl-13盲道位置及布置平面图.dwg
    sl-13盲道位置及布置平面图.dwg

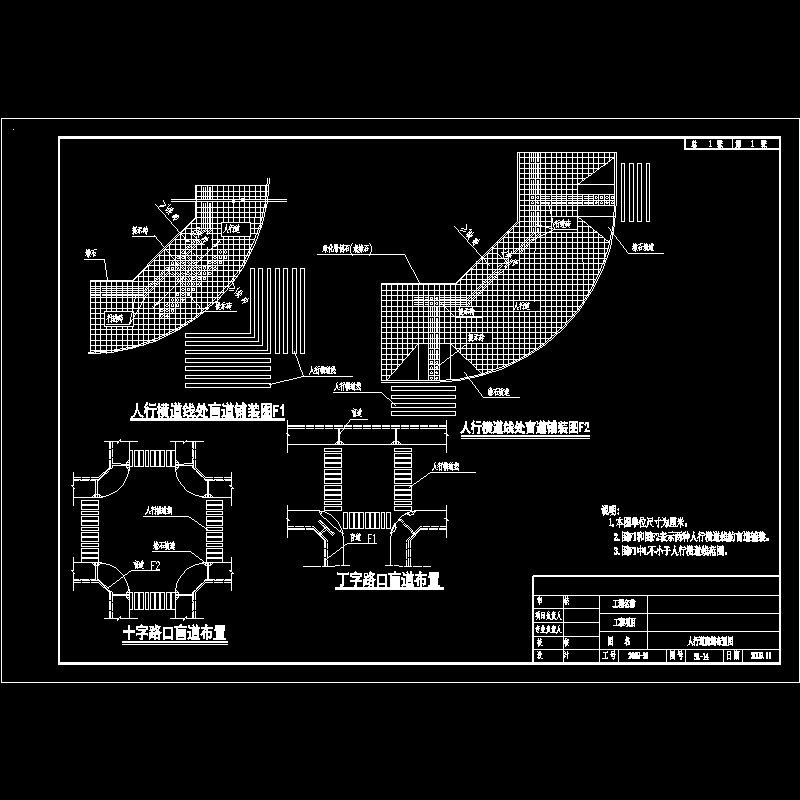

  • sl-14人行道盲道布置.dwg
    sl-14人行道盲道布置.dwg

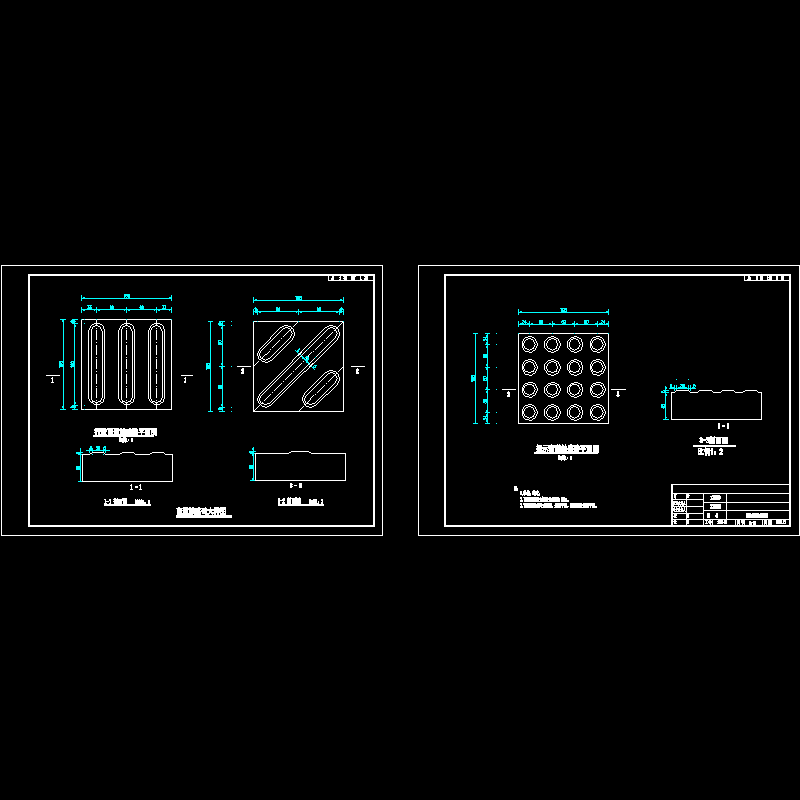

  • sl-15盲道触感砖大样图.dwg
    sl-15盲道触感砖大样图.dwg
  • sl-16等宽式缘石坡道图.dwg
    sl-16等宽式缘石坡道图.dwg
以上是部分截图,请下载附件后查看完整高清内容
