40m宽城市主干道工程全套设计CAD施工图纸(46张平纵横无障碍等)

附件详情

项目概要:
道路长1597.084米,主要内容包括:平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、无障碍通行设施、交叉口设计以及排水工程(见排水工程施工图设计)等。
横断面具体设置如下:
道路全宽40米,横断面为:4.5米(绿化带) 2.0米(人行道) 3.0米(绿化带) 21.0米(车行道) 3.0米(绿化带) 2.0米(人行道) 4.5米(绿化带)
......
技术标准:
1)道路等级:城市主干道。
2)计算行车速度:V=40km/h。
3)道路横坡度:机动车道及非机动车道均采用:2%,人行道1%;
4)荷载标准: 道路路面:BZZ-100;
5)设计年限:沥青混凝土路面15年。
......
设计于2009年,共46张CAD设计图。

竖向设计图

盲道位置及布置平面图

人行道盲道布置

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

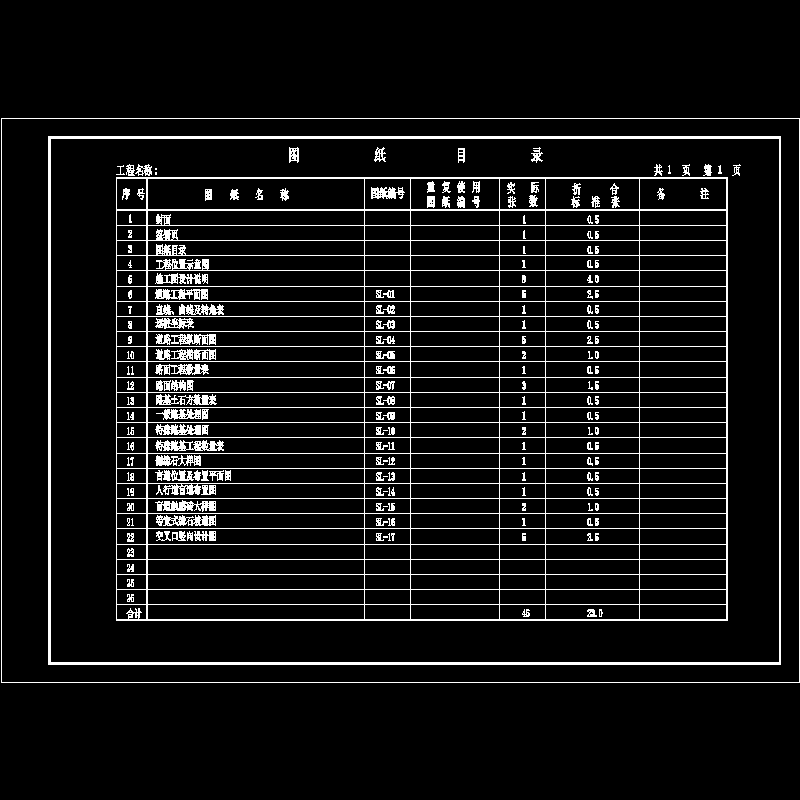

  • 001封皮、目录.dwg
    001封皮、目录.dwg

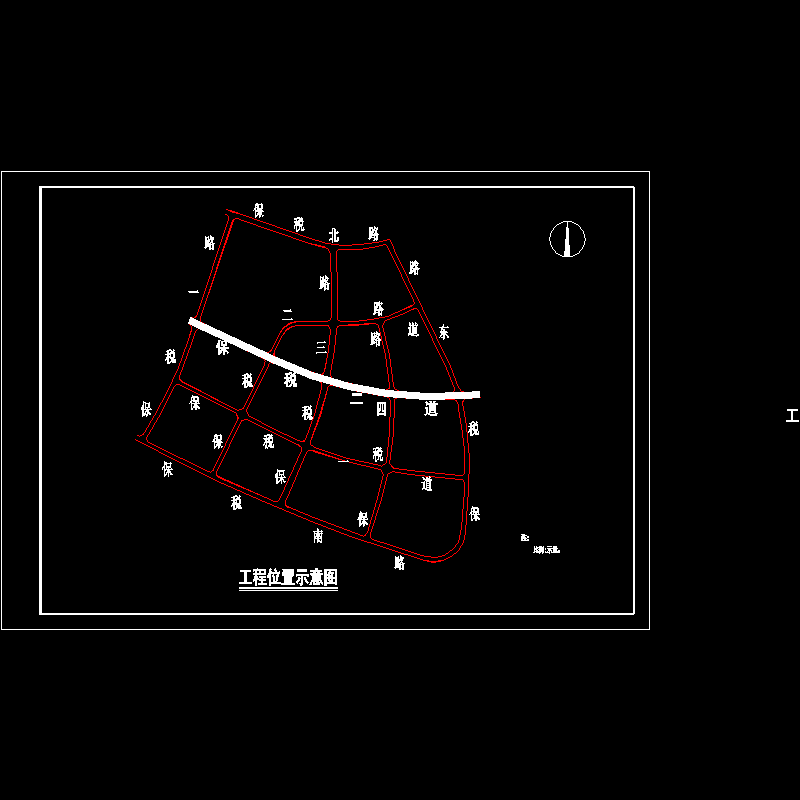

  • 003工程位置示意图.dwg
    003工程位置示意图.dwg
  • sl-01保税二道平面图.dwg
    sl-01保税二道平面图.dwg

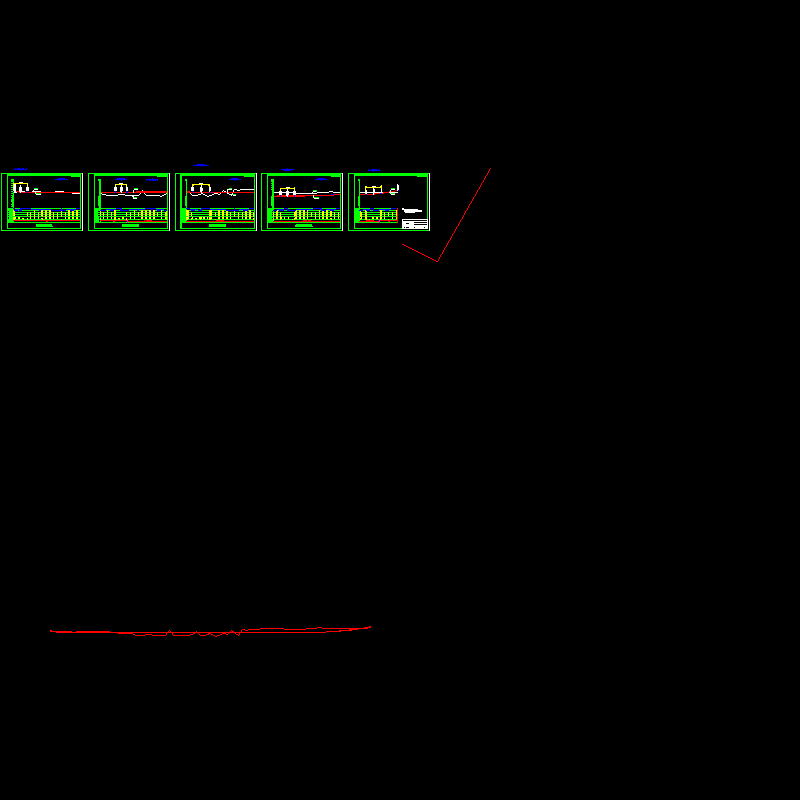

  • sl-04保税二道纵断面图.dwg
    sl-04保税二道纵断面图.dwg

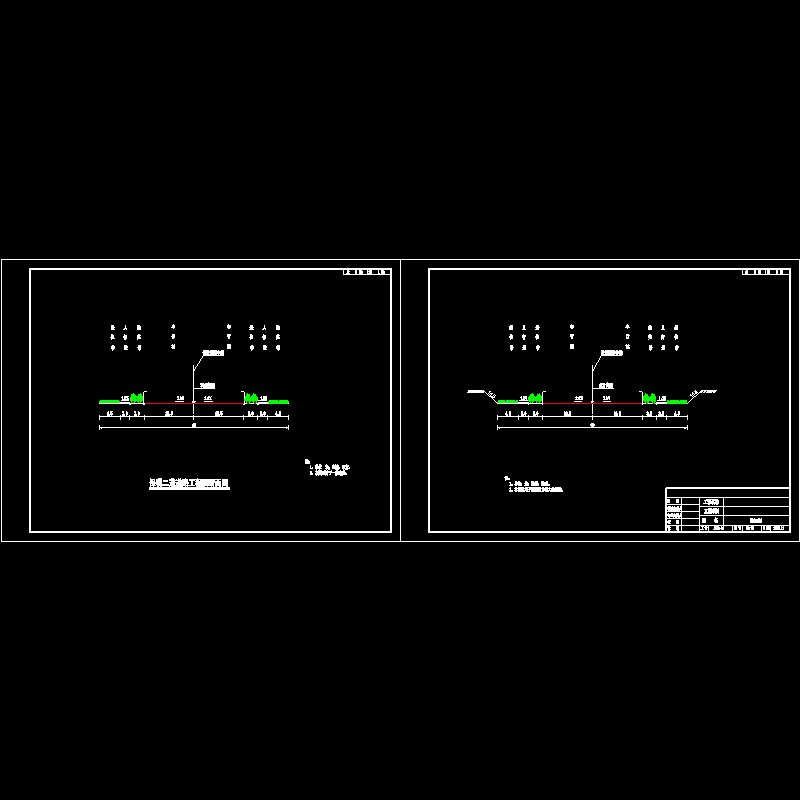

  • sl-05道路工程横断面图.dwg
    sl-05道路工程横断面图.dwg
  • sl-07路面结构.dwg
    sl-07路面结构.dwg
  • sl-09一般路基处理图.dwg
    sl-09一般路基处理图.dwg
  • sl-10特殊路基处理图.dwg
    sl-10特殊路基处理图.dwg
以上是部分截图,请下载附件后查看完整高清内容
